Styrning rök- och värmeutsugsanläggning

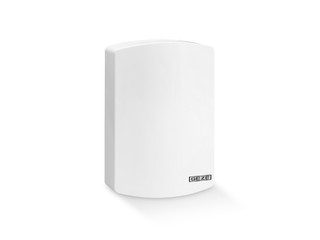

THZ N4 Trapphuscentral i kompakt skåp för rökbortledning och små rök- och värmeutsugsanläggningar
- Snygg och kompakt design med plastskåp
- Många parametreringsmöjligheter ger högsta flexibilitet
- VdS-certifiering och TÜV-provning intygar den höga säkerheten och tillförlitligheten
- Flera trapphuscentraler kan kopplas samma via potentialfria kontakter
- Snabbt och enkelt idrifttagande med serviceterminal ST 220
- Enkel och snabb montering
Användningsområden
- Rökbortledning i trapphus
- För mindre rök- och värmeutsugsanläggningar med en brandcellsgräns
- Möjlighet till anslutning av rökdetektorer, FT 4-knappar, kontakter för branddetekteringscentral, ventilationsknappar och vädersensorer
- För drivenheter i rök- och värmeutsugsanläggningar med en total strömförbrukning på 4,5 A
- Styrning av motordrivenheter på 24 V för rök- och värmeutsug vid brand
- Styrning av kontrollerad naturlig ventilation
- Lämpar sig både för nybyggnationer och för eftermontering

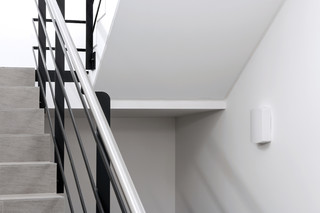

Monteringssituationer i referensobjekt och videor
THZ N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
Produktspecifikationer
| THZ N4 | |
| Mått | 193 x 285 x 89 mm |
| Bredd | 193 mm |
| Höjd | 285 mm |
| Djup | 89 mm |
| Material | Plast |
| Färg | vit RAL 9016 |
| Skyddsklass | IP30 |
| Driftstemperatur | -5 - 40 °C |
| Driftspänning | 230 V AC |
| Effektförbrukning (max.) | 120 W |
| Anslutningstvärsnitt/nät | 1.5 mm² |
| Utgångsspänning | 24 V DC +/-15% |
| Restrippel | 2 % |
| Utgångsström (max.) | 4.5 A |
| Nominell drifttid vid max. utgångsström | 30 % |
| Anslutningstvärsnitt motorledning | 4 mm² |
| Batterikapacitet | 2.3 Ah |
| Larmgrupper | 1 |
| Ventilationsgrupper | 1 x |
| Hopkoppling av flera centraler | Vidarebefordran av signalerna larm och reset för koppling av upp till 10 centraler |
| Tillgängliga signalutgångar | 3 parametreringsbara detektorkontakter |
| Parametersättning centraler | Serviceknappar och 5 lysdioder eller ST 220 |
| Uppfyllande av standard | EN 12101-10, ISO 21927-9 |
| Godkännanden | VdS |
