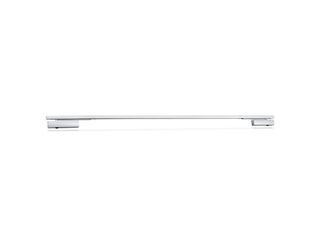

TS 5000 L-ISM Överliggande dörrstängare med glidskena anslagssida för dubbeldörrar upp till 2800 mm gångjärnsavstånd med integrerad styrning av stängningssekvens
- System med två dörrstängare TS 5000 L och ISM glidskena för anslagssida
- Steglöst justerbar stängningskraft enligt EN2-6
- Kan användas på höger- och vänsterhängda dörrar utan omställning
- Den integrerade koordinatorn håller det aktiva dörrbladet i vänteläge tills det passiva dörrbladet har stängts
- Hydraulisk ändslagsverkan som accelererar dörren strax före stängtläge
- Stängningsfarten kan anpassas individuellt
- Integrerad öppningsbroms, bromsar upp dörrar som öppnats med stor kraft
- Stängningskraftsdisplay för enkel kontroll av inställningen
- Alla funktioner justerbara framifrån
Överliggande dörrstängare med glidskena anslagssida för dubbeldörrar upp till 2800 mm gångjärnsavstånd med integrerad styrning av stängningssekvens
Användningsområden
- Brand- och rökskyddsdörrar
- Anslagsdörrar med två dörrblad
- Symmetrisk eller asymmetrisk dörrdelning
- Anslagsdörrar upp till 2800 mm gångjärnsavstånd och 1400 mm dörrbredd
- Minsta gångjärnsavstånd 1360 mm, minsta bredd på passivt dörrblad 380 mm
- Panikfunktion tillgänglig för det aktiva dörrbladet
- Dörrbladsmontage anslagssida

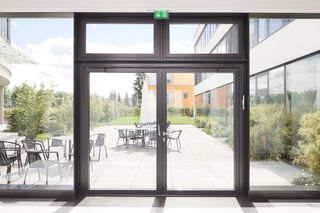

Monteringssituationer i referensobjekt och videor
Överliggande dörrstängare med glidskena TS 5000 L-ISM, installerat i Rheinlandhaus i Köln.
Överliggande dörrstängare med glidskena anslagssida för dubbeldörrar med antipanikfunktion och integrerad koordinator. © Lothar Wels / GEZE GmbH
Överliggande dörrstängare med glidskena TS 5000 L-ISM, installerat i City Point i Fürstenfeldbruck.
Överliggande dörrstängare med glidskena anslagssida för dubbeldörrar med antipanikfunktion och integrerad koordinator. © Robert Sprang / GEZE GmbH
Överliggande dörrstängare med glidskena TS 5000 L-ISM, installerat på Häussler Global Office GmbH i Stuttgart.
Överliggande dörrstängare med glidskena anslagssida för dubbeldörrar med antipanikfunktion och integrerad koordinator. © Dirk Wilhelmy / GEZE GmbH
Överliggande dörrstängare med glidskena TS 5000 L-ISM, installerat hos Unilever i Hamburg.
Överliggande dörrstängare med glidskena anslagssida för dubbeldörrar med antipanikfunktion och integrerad koordinator. © Jochen Stüber / GEZE GmbH
Överliggande dörrstängare med glidskena TS 5000 L-ISM, iInstallerat vid BMW-Welt i München.
Överliggande dörrstängare med glidskena anslagssida för dubbeldörrar med antipanikfunktion och integrerad koordinator. © Robert Sprang / GEZE GmbH
Överliggande dörrstängare med glidskena TS 5000 L-ISM, installerat på Dorniermuseum i Friedrichshafen.
Överliggande dörrstängare med glidskena anslagssida för dubbeldörrar med antipanikfunktion och integrerad koordinator. © Dirk Wilhelmy / GEZE GmbH
Produktspecifikationer
| TS 5000 L-ISM | |
| Barriärfritt enligt DIN 18040 upp till dörrbredd (max) i mm | 1100 mm |
| Dörrbredd (max.) | 1400 mm |
| Monteringssätt | Dörrbladsmontage anslagssida |
| Öppningsvinkel (max) | 130 ° |
| Minsta gångjärnsavstånd | 1360 mm |
| Minsta bredd passivt dörrblad | 380 mm |
| Lämplighet brandklassade dörrar | Ja |
| Inställbar stängningskraft | Ja, steglös justering |
| Inställbar stängningsfart | Ja |
| Inställbart tillslag | Ja, via ventil |
| Integrerad öppningsbroms | Ja, hydrauliskt inställbar |
| Position stängningskraftsjustering | Fram |
| Optisk indikering av stängningskraft | Ja |
| Uppställning | Tillval |
| Integrerad koordinator | Ja |
