TS 5000 ISM Överliggande dörrstängare med glidskena för dubbeldörrar med integrerad koordinator
- System med två dörrstängare TS 5000 och ISM glidskena
- Steglöst justerbar stängningskraft enligt EN2-6
- Kan användas på höger- och vänsterhängda dörrar utan omställning
- Den integrerade koordinatorn håller det aktiva dörrbladet i vänteläge tills det passiva dörrbladet har stängts
- Hydraulisk ändslagsverkan som accelererar dörren strax före stängtläge
- Stängningsfarten kan anpassas individuellt
- Integrerad öppningsbroms, bromsar upp dörrar som öppnats med stor kraft
- Stängningskraftsdisplay för enkel kontroll av inställningen
- Alla funktioner justerbara framifrån
Överliggande dörrstängare med glidskena för dubbeldörrar med integrerad koordinator
Användningsområden
- Brand- och rökskyddsdörrar
- Anslagsdörrar med två dörrblad
- Symmetrisk eller asymmetrisk dörrdelning
- Anslagsdörrar upp till 2800 mm gångjärnsavstånd och 1400 mm dörrbredd, extra lång upp till 3200 mm
- Minsta gångjärnsavstånd 1300 mm, minsta bredd på passivt dörrblad 400 mm
- Dörrbladsmontage gångjärnsida
Monteringssituationer i referensobjekt och videor

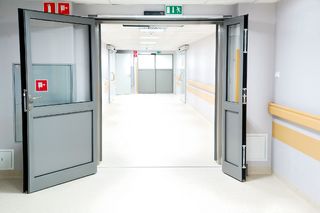

Dörrstängare TS 5000 och 3000 ISM på Medicinska militärinstitutet
Dörrstängare TS 5000 Denna dörrstängare för enkeldörrar har ett rent linjespråk. Det är godkänt för installation på brand- och rökskyddsdörrar samt för installation av 3000 ISM vid Medicinska militärinstitutet i Warszawa, Polen. © Łukasz Janicki / GEZE GmbH
Överliggande dörrstängare med glidskena TS 5000 ISM, installerat på Textil- och industrimuseet i Augsburg.
Dörrstängare för dubbeldörrar med integrerad koordinator och integrerad öppningsbroms, som bromsar in uppslagna dörrar. © Dirk Wilhelmy / GEZE GmbH
Överliggande dörrstängare med glidskena TS 5000 ISM, installerat i Rheinlandhaus i Köln.
Dörrstängare för dubbeldörrar med integrerad koordinator och integrerad öppningsbroms, som bromsar in uppslagna dörrar. © Lothar Wels / GEZE GmbH
Överliggande dörrstängare med glidskena TS 5000 ISM, installerat i Rheinlandhaus i Köln.
Dörrstängare för dubbeldörrar med integrerad koordinator och integrerad öppningsbroms, som bromsar in uppslagna dörrar. © Lothar Wels / GEZE GmbH
Överliggande dörrstängare med glidskena TS 5000 ISM, installerat i Rheinlandhaus i Köln
Dörrstängare för dubbeldörrar med integrerad koordinator och integrerad öppningsbroms, som bromsar in uppslagna dörrar. © Lothar Wels / GEZE GmbH
Produktspecifikationer
| TS 5000 ISM | |
| Barriärfritt enligt DIN 18040 upp till dörrbredd (max) i mm | 1100 mm |
| Dörrbredd (max.) | 1400 mm |
| Monteringssätt | Dörrbladsmontage gångjärnsida |
| Öppningsvinkel (max) | 180 ° |
| Minsta gångjärnsavstånd | 1300 mm |
| Minsta bredd passivt dörrblad | 400 mm |
| Lämplighet brandklassade dörrar | Ja |
| Inställbar stängningskraft | Ja, steglös justering |
| Inställbar stängningsfart | Ja |
| Inställbart tillslag | Ja, via ventil |
| Integrerad öppningsbroms | Ja, hydrauliskt inställbar |
| Position stängningskraftsjustering | Fram |
| Optisk indikering av stängningskraft | Ja |
| Uppställning | Tillval |
| Integrerad koordinator | Ja |
