Glidskena dubbeldörr
TS 5000 L-ISM VPK Överliggande dörrstängare med glidskena anslagssida för dubbeldörrar med antipanikfunktion och integrerad koordinator
- Komplett packat med dörrstängare TS 5000 L och TS 5000 L-IS- med ISM-glidskena
- Steglöst justerbar stängningskraft enligt EN2-6
- Kan användas på höger- och vänsterhängda dörrar utan omställning
- Helpanikfunktion på båda dörrbladen upp till x-mått 110 mm
- Den integrerade koordinatorn håller det aktiva dörrbladet i vänteläge tills det passiva dörrbladet har stängts
- Hydraulisk ändslagsverkan som accelererar dörren strax före stängtläge
- Stängningsfarten kan anpassas individuellt
- Integrerad öppningsbroms, bromsar upp dörrar som öppnats med stor kraft
- Stängningskraftsdisplay för enkel kontroll av inställningen
- Alla funktioner justerbara framifrån
Överliggande dörrstängare med glidskena anslagssida för dubbeldörrar med antipanikfunktion och integrerad koordinator
Användningsområden
- Brand- och rökskyddsdörrar
- Anslagsdörrar med dubbla dörrblad med panikfunktion
- Symmetrisk eller asymmetrisk dörrdelning
- Anslagsdörrar upp till 2800 mm gångjärnsavstånd och 1400 mm dörrbredd, för dörrvikter upp till 180 kg
- Dörrbladsmontage anslagssida
Monteringssituationer i referensobjekt och videor
TS 5000 L-ISM VPK

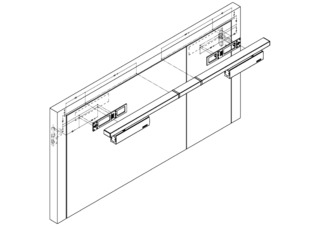

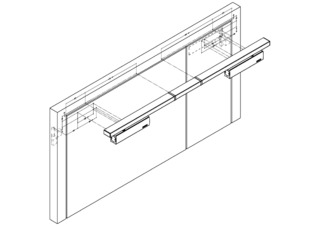

Exteriörvy TS 5000 L-ISM VPK på en dubbeldörr. © Lorenz Frey / GEZE GmbH

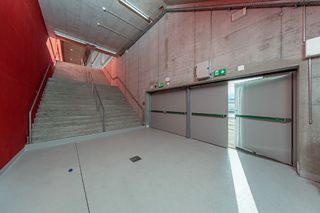

Nödutgång Tissot Arena Biel med RWA K 600
Trappa och nödutgång på Tissot Arena Biel med fällspaksdrift RWA K 600 på dubbeldörr med integrerad koordinator. © Lorenz Frey / GEZE GmbH
TS 5000 L-ISM VPK
Installation situation TS 5000 L-ISM VPK in the Tissot arena, Biel. © Lorenz Frey / GEZE GmbH
Produktspecifikationer
| TS 5000 L-ISM VPK | |
| Barriärfritt enligt DIN 18040 upp till dörrbredd (max) i mm | 1100 mm |
| Dörrbredd (max.) | 1400 mm |
| Monteringssätt | Dörrbladsmontage anslagssida |
| Öppningsvinkel (max) | 130 ° |
| Minsta gångjärnsavstånd | 1300 mm |
| Minsta bredd passivt dörrblad | 380 mm |
| Lämplighet brandklassade dörrar | Ja |
| Inställbar stängningskraft | Ja, steglös justering |
| Inställbar stängningsfart | Ja |
| Inställbart tillslag | Ja, via ventil |
| Integrerad öppningsbroms | Ja, hydrauliskt inställbar |
| Position stängningskraftsjustering | Fram |
| Stängningskraftsdisplay | Ja |
| Integrerad koordinator | Ja |
