E 250 NT * Spindeldrift i kompakt utförande med brett användningsområde
- Steglöst justerbart motorslag och individuella hastigheter för ventilation samt rök- och värmeutsug
- Synkronisering av max. fyra drivenheter utan externt styrdon
- Enkel omkoppling av driftssätt (Solo och Syncro, master/slave) med hjälp av DIP-omkopplare
- IQ windowdrive - intelligent drivningsstyrning
- Kontrollerad som naturligt rök- och värmeutsugsaggregat (NRWG) enligt EN 12101-2
Användningsområden
- Rök- och värmeutsugsanläggning och naturlig ventilation (24 V) för direktuppställning i fasad- och takområdet
- Inåtgående eller utåtgående tippbara, topphängda och sidohängda takfönster
- Kan användas i från- och tilluftssystem
- E 250 NT endast för torra utrymmen, variant E 250 NT AB för skyddat område utomhus (t.ex. skärmtak)
- Montering på trä-, plast- eller metallfönster
Monteringssituationer i referensobjekt och videor

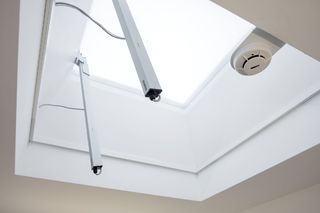

Spindeldrift E 250 NT i en kontorsfastighet
E 250 NT är en spindeldrift av kompakt konstruktion med stort användningsområde, t.ex. vid rök- och värmeutsugsanläggning och naturlig ventilation till direktuppställningen i fasad- och takområdet. Den kan också monteras för in- och utåtgående fönster med tipp-, topp- och sidohängda fönster. © Jürgen Pollak / GEZE GmbH

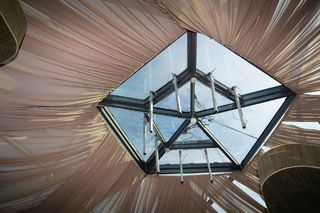

Spindeldrift E 250 NT installerad i en kontorsbyggnad
E 250 NT är en spindeldrift i kompakt utförande med många användningsområden, t.ex. vid rök- och värmeutsugsanläggningar och naturlig ventilation, till direktuppställning i fasad- och takområdet. Den kan också monteras för in- och utåtgående fönster med tipp-, topp- och sidohängda fönster. © Jürgen Pollak / GEZE GmbH
Spindeldrift E 250 NT
Spindeldrift E 250 NT Spindeldrift i kompakt utförande med stort användningsområde, installerad i en bostadsfastighet © GEZE GmbH

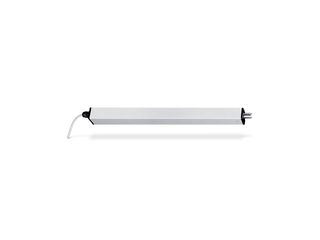

E 250 NT
Spindeldrift för särskilt tunga takfönster. Naturlig ventilation, rök- och värmeevakueringsanläggning (RWA), naturligt verkande rök- och värmeutsugsenhet (NRWG). Montering på trä-, plast- eller metallfönster. Robust och korrosionsbeständigt utförande med inbyggd ändlägesdämpning. Aluminiumskåp för högsta anspråk på design. © GEZE GmbH
Produktspecifikationer
| E 250 NT | |
| Mått | 40 x 47 mm |
| Öppningshastighet rök- och värmeutsugsanläggning | 5,7 mm/s, slag 500: 9,5 mm/s |
| Öppningshastighet ventilation | 5 mm/s |
| Tryckkraft (max.) | 750 N |
| Tillhållningskraft (max.) | 2000 N |
| Tryckkraft | 750 N |
| Dragkraft | 750 N |
| Spänning under drift | 24 V ± 25 % |
| Driftspänning | 24 V DC |
| Strömförbrukning | 1.3 A |
| Strömupptagning beroende på användningsområde | Ventilation (24 V): 0,9 A; rök- och värmeutsugsanläggning (18 V): 1,0 A Slag 500: Ventilation (24 V): 1,1 A; rök- och värmeutsugsanläggning (18 V): 1,3 A |
| Effektförbrukning | 20 W |
| Nominell drifttid | 30 % |
| Längd anslutningskabel | 2 m |
| Speciallängd anslutningskabel | 5 m, 7.5 m |
| Min. ledartvärsnitt | 0.75 mm² |
| Antal ledare | 4 ledare |
| Driftstemperatur | -5 - 70 °C |
| Kapslingsklassning | IP65 |
| Skyddsklass | III |
| Syncro-funktion | Ja |
| Extra låsning tillgänglig | Ja |
| Typ av extralåsning | Låsningsdrift |
| Typ av slagförkortning | Inställningsenhet, Fabriksinställning |
| Ändlägesfrånslagning utkörd | elektroniskt via intern väggivare |
| Ändlägesfrånslagning inkörd | elektroniskt via avstånd och last |
| Överbelastningsskydd | Ja |
| Komplett öppning inom 60 s | ja, upp till 500 mm slag |
| Provat gällande naturligt verkande rök- och värmeutsug | Ja |
| Extrainformation om naturligt verkande rök- och värmeutsugsenhet | ja, upp till 500 mm slag |
| Antal synkronisering drivenheter | 4 |
| KNX-kompatibel | Ja |
| Tippfönster INÅTGÅENDE karmmontage | Ja |
| Tippfönster INÅTGÅENDE bladmontage | Ja |
| Tippfönster UTÅTGÅENDE karmmontage | Ja |
| Sidohängda fönster INÅTGÅENDE karmmontage | Ja |
| Sidohängda fönster INÅTGÅENDE dörrbladsmontage | Ja |
| Sidohängda fönster UTÅTGÅENDE karmmontage | Ja |
| Topphängda fönster INÅTGÅENDE karmmontage | Ja |
| Topphängda fönster INÅTGÅENDE bladmontage | Ja |
| Topphängda fönster UTÅTGÅENDE karmmontage | Ja |
| Takfönster UTÅTGÅENDE | Ja |
