TSA 325 NT GG * Automatiskt karuselldörrssystem med böjda skjutdörrar för genomförande av lösningar i helglas
- Mycket tyst drivenhetslösning med lågt slitage och minst 17 mm kranshöjd
- Driv- och styrningsteknik har integrerats helt i golvet
- Glastak med reducerade profiler skapar ännu mer transparens
- Reducerade aluminiumprofiler med avrundade kanter ger ett modernt utseende
- Trumväggar av böjt laminerat säkerhetsglas
- Dörrblad i enkelsäkerhetsglas (ESG) med smala profiler
- Två halvskålar i delvis förspänt glas (TVG) bildar yttertaket som hålls upp av punkthållare i rostfritt stål
- Precist avslut på dörrbladet med sidoväggarna
- Hög isoleringseffekt mot frånluft, väderpåverkan och buller
- Inställbar automatikhastighet som anpassas till passerande trafik
- Dörren kan manövreras manuellt, till exempel för rengöringsarbeten
- Kan kopplas ihop och integreras i fastighetsautomationen med hjälp av den öppna standarden BACnet
- Automatisk felidentifiering och loggning
- Fri parametersättning för in- och utgångar för olika funktioner
- Integrerat batteri för nödöppning vid säkerhetsrelevanta fel, t.ex. strömavbrott
Användningsområden
- Tre- eller fyrflygliga dörrsystem i helglas
- Inner- och ytterdörrar med hög passagefrekvens
- Representativa ingångar med stort ljusinsläpp
- Fasader med smala karm- och profilkonstruktioner
- Glasfasader med högsta anspråk på design
- Innerdiameter från 1800 till 3000 mm
Monteringssituationer i referensobjekt och videor

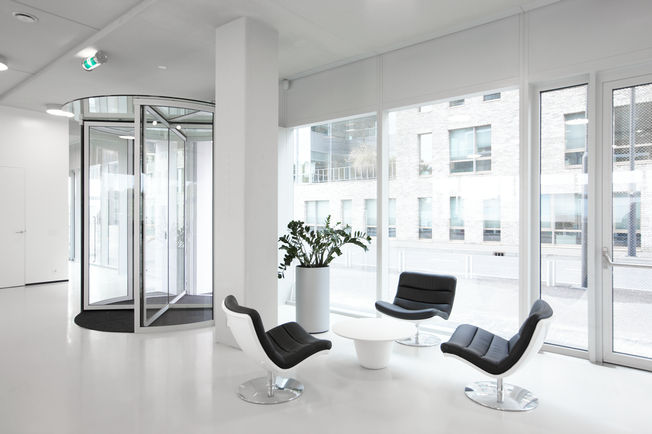

TSA 325 NT GG
Passar för inomhusanvändning och skyddat område utomhus, med rörliga glasskiljeväggar.Har en arkitektonisk formgivning av hög kvalitet och kan kombineras med alla andra typer av element. © Erwin Kamphuis / GEZE GmbH

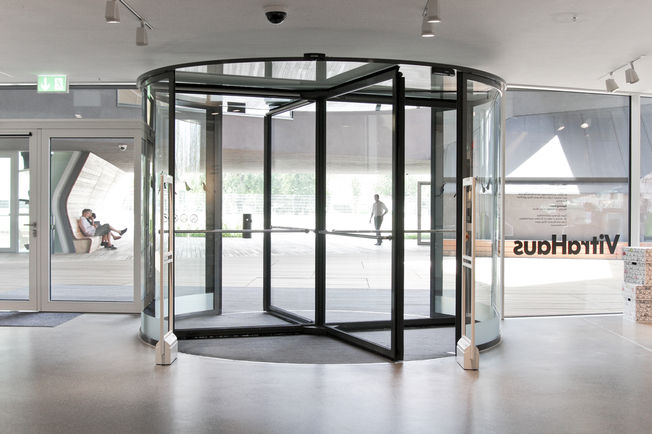

TSA 325 NT GG
Passar för inomhusanvändning och skyddat område utomhus, med rörliga glasskiljeväggar.Har en arkitektonisk formgivning av hög kvalitet och kan kombineras med alla andra typer av element. © Oliver Look / GEZE GmbH

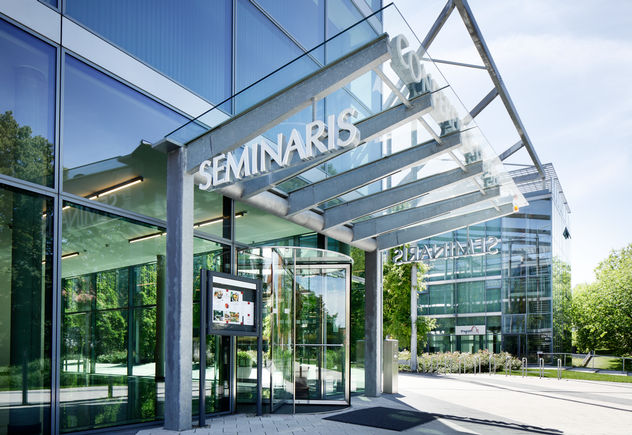

TSA 325 NT GG
Rörliga glasskiljeväggar. Inomhus och skyddat område utomhus. Runtomgående integrerad profil för upptagning av funktionsenheterna.Genomgående glasyta - ingen profil synlig.Högkvalitativt, arkitektoniskt formspråk.Kan kombineras med alla andra elementtyper. © Stefan Dauth / GEZE GmbH

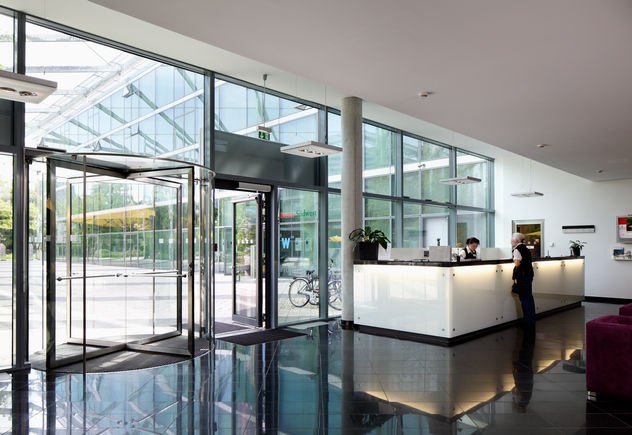

Karuselldörrssystem - TSA 325 GG + slagdörrsautomatik - TSA 160 NT, FU Campus Dahlem
Tre- och fyrflygliga dörrsystem i helglas som kan aktiveras manuelltInner- och ytterdörrar med hög passeringsfrekvens © Stefan Dauth / GEZE GmbH

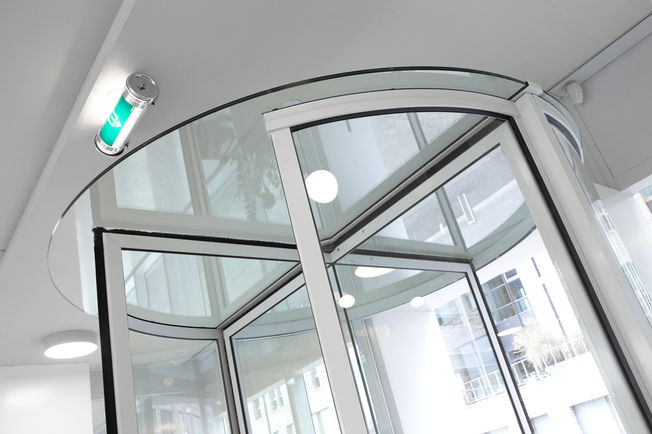

TSA 325 NT GG
Rörliga glasskiljeväggar. Inomhus och skyddat område utomhus. Runtomgående integrerad profil för upptagning av funktionsenheterna.Genomgående glasyta - ingen profil synlig.Högkvalitativt, arkitektoniskt formspråk.ESG 6 mm eller 8 mm som kan användas limmad på båda sidor med profil.Kan kombineras med alla andra elementtyper. © Erwin Kamphuis / GEZE GmbH
Produktspecifikationer
| TSA 325 NT GG | |
| Manuell användning | Ja |
| Med varvtalsbegränsare (tillval) | Ja |
| Med positioneringsautomat (tillval) | Ja |
| Helautomatiserad användning | Ja |
| Funktion Servo | Ja |
| Lämplighet för utrymnings- och räddningsvägar | Nej |
| Funktion Break-out (BO) | Nej |
| Innerdiameter (min.) | 1800 mm |
| Innerdiameter (max.) | 3000 mm |
| För dörrsystem med treflygliga dörrar | Ja |
| För dörrsystem med fyrflygliga dörrar | Ja |
| Fri genomgångshöjd | 3000 mm |
| Kranshöjd (min.) | 17 mm |
| Utförande sidodelar | 16 mm GG, Specialglas på förfrågan |
| Utförande takkonstruktion | glastak |
| Belysning | ej möjligt vid glastak |
| Golvbeläggning | golvmatta, dörrmatta enligt kundens önskemål |
| Nattlåsning anordning | Utomhus |
| Nattlåsning typ | Manuell |
| Nattlåsning modell | 10 mm laminerat säkerhetsglas |
| Låsning | Manuell |
| Horisontella eller vertikala dörrhandtag | Ja |
| Golvring | Ja |
| Undergolvautomatik | Ja |
| Armbågskontakt | Ja |
| Uppfyllande av standard | DIN 18650, EN 16005 |
Nedladdningar
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
Varianter och tillbehör
* Information om de produkter som visas
De produkter som nämns ovan kan avvika i form, typ, egenskaper och funktion (konstruktion, mått, tillgänglighet, godkännanden, standarder etc.) beroende på land. För frågor, kontakta din GEZE-kontakt eller skicka oss E-Mail .
