GC 342 * Laserscanner för säkring av automatiska dörrar och fönster med integrerat döljande av vägg och objekt

GC 342 Laserscanner, Enskild sensor höger compact safety sensor, safeguarding
  • Kompakt och platssparande skyddssensor
  • Tätt avkänningsområde säkrar dörrbredder på upp till 1 600 mm
  • Integrerat döljande av vägg och objekt i närheten av den maximala dörröppningen
  • Säkerhetsfältet på huvudstängningskanten utökas automatiskt beroende på dörrvinkel
  • Automatisk programmering av systemet med knapptryck
  • Ingen risk för kläm- och skärskador vid kanterna på automatiserade fönster
Kontakta oss

GC 342

Användningsområden

  • Säkring av automatiska slag- och karuselldörrar
  • Inner- och ytterdörrar
  • Användning vid breda dörrar upp till 1600 mm dörrbredd
  • Tuffa golvförhållanden, t.ex. reflekterande golv, golvmattor, metallskenor
  • Användning på dörrar med genomgående vertikal panikhandtagsstång

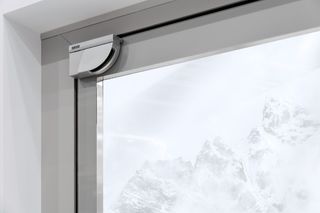

  • Säkring av huvudstängningskanten och den sekundära stängningskanten på automatiserade fönster

Monteringssituationer i referensobjekt och videor

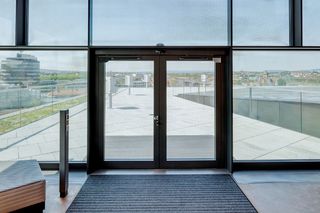

GEZE Powerturn F/R med GC3 42 laserscanner Det största vetenskapscentret i Tyskland: experimenta i Heilbronn. Med innovativ teknik från GEZE erbjuder det sina besökare en unik värld av vetenskap och upplevelser.

GEZE Powerturn F/R med GC3 42 laserscanner

Det största vetenskapscentret i Tyskland: experimenta i Heilbronn. Med innovativ teknik från GEZE erbjuder det sina besökare en unik värld av vetenskap och upplevelser. © Jürgen Pollak / GEZE GmbH

Produktspecifikationer

GC 342
Mått 143 x 86 x 40 mm
Teknik Laserskannare, ljuslöptidsmätning
Antal aktiv-IR-sensorer 1
Driftspänning 12-24 V DC ± 15%
Omkopplingsspänning 42 V
Brytström 100 mA
Utgång 2 potentialfria reläkontakter
Kapslingsklassning IP54
Längd anslutningskabel 2500 mm
Monteringshöjd (min.) 1500 mm
Monteringshöjd (max.) 3870 mm
Reaktionstid Säkring dörrblad: < 50 ms/fingerskyddsområde: < 90 ms
Driftstemperatur -30 - 60 °C
Luftfuktighet 0-95 % relativ, ej kondenserande
Uppfyllande av standard DIN 18650, EN 16005

Nedladdningar

GC 342 Laserscanner kit

LABELLING OBLIGATION:  © GEZE GmbH

Produktbild (666541)
GC 342 Laserscanner kit

LABELLING OBLIGATION:  © GEZE GmbH

Produktbild (666539)
GC 342 Laserscanner, Enskild sensor höger

LABELLING OBLIGATION:  © GEZE GmbH

Produktbild (666537)
GC 342 Laserscanner, Enskild sensor vänster

LABELLING OBLIGATION:  © GEZE GmbH

Produktbild (666536)
!Slimdrive EMD-F/R-IS, Uni Schloss Mannheim!

LABELLING OBLIGATION:  © Nico Walke / GEZE GmbH

Monteringssituation (2274901)
!Slimdrive EMD-F/R-IS, Uni Schloss Mannheim!

LABELLING OBLIGATION:  © Nico Walke / GEZE GmbH

Monteringssituation (2274905)
GC 342 Laserscanner

LABELLING OBLIGATION:  © GEZE GmbH

Monteringssituation (1125370)

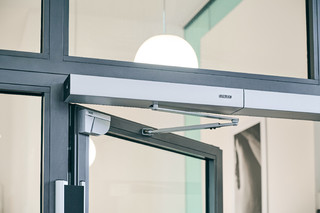

GEZE Powerturn F/R med GC 342 laserscanner

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Monteringssituation (1224067)
GEZE Slimdrive EMD IS med GC 342 laserscanner

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Monteringssituation (1224076)
Slimdrive EMD med GC 342 laserscanner och TZ 320 dörrcentral

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Monteringssituation (1259235)

Varianter och tillbehör

GC 342 Brandskydd adapter
Tillbehör

Brandskyddsadapter GC 342/GC 342+

Krävs för dragning av anslutningskabeln gångjärnsida/anslagssida vid borrhålsdiametrar på 5 mm

Produktdetaljer.
GC 342 Retrofit Interface
Tillbehör

GC 342 Retrofit Interface

För enkel och snabb kabeldragning av sensorn på dörrar med fördragna kablar

Produktdetaljer.
GC 342 Skyddshuvsset
Tillbehör

GC 342 skyddskåpsats

För att undvika aktiveringar vid radarsensorer som monterats nära sensorn

Produktdetaljer.

* Information om de produkter som visas

De produkter som nämns ovan kan avvika i form, typ, egenskaper och funktion (konstruktion, mått, tillgänglighet, godkännanden, standarder etc.) beroende på land. För frågor, kontakta din GEZE-kontakt eller skicka oss E-Mail .
