Fönsteröppnare

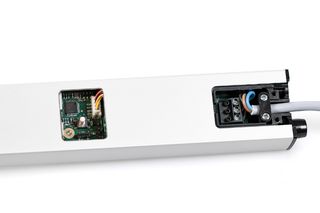

Slimchain 230 V * Kedjedrift i snygg design med många användningsområden i 230 V-utförande
- Slimmad och diskret design som smälter in perfekt i fasaden
- Enkel och snabb montering med Smart fix-monteringssystem
- Direkt anslutning på 230 V av motorn tack vare anslutningsterminal med kabelkontakt
- Dolt kabelrör 230 V
- Servicelock för direkt åtkomst till elektroniken för parametersättning
- Steglöst justerbart motorslag
Användningsområden
- Naturlig ventilation i fasadområdet
- Inåtgående eller utåtgående tippbara, fällbara och sidohängda fönster
- Utåtgående överkantshängda fönster
- Montering på trä-, plast- eller metallfönster
- Bladmontering, karmmontering eller integrerad installation
Monteringssituationer i referensobjekt och videor
Slimchain 230 V, Tillbehör kedjedrift
© GEZE GmbH
Säkerhetsinformation
Nedfallande fönsterblad kan utgöra en allvarlig risk för personer som befinner sig i närheten. Därför är GEZE säkerhetssaxar obligatoriska vid användning av GEZE-motorer på tippfönster.
Produktspecifikationer
| Slimchain 230 V | |
| Mått | 25 x 44 mm |
| Platsbehov på karm (min.) | Karmmontage INÅT: 40 mm, bladmontage INÅT: 16/21 mm, karmmontage UTÅT: 31 mm |
| Platsbehov på dörrblad (min.) | Karmmontage INÅT: 40 mm, bladmontage INÅT: 34/29 mm, karmmontage UTÅT: 19 mm |
| Öppningshastighet ventilation | 5 mm/s |
| Stängningsfart (max.) | 5 mm/s |
| Tryckkraft (max.) | 100 N (beroende på slag), se diagram för kraft/sträcka |
| Tillhållningskraft (max.) | 2000 N |
| Dragkraft | 300 N |
| Dörrbladsvikt | 200 kg* |
| Överlappningsområde | 0–23 mm (beroende på användningsområde och konsolsats) |
| Spänning under drift | 230 V ± 10 % |
| Driftspänning | 230 V |
| Strömförbrukning | 0.3 A |
| Effektförbrukning | 30 W |
| Nominell drifttid | 30 % |
| Speciallängd anslutningskabel | 5 m, 7.5 m |
| Min. ledartvärsnitt | 0.75 mm² |
| Antal ledare | 3 ledare |
| Driftstemperatur | -5 - 70 °C |
| Kapslingsklassning | IP30 |
| Skyddsklass | II |
| Inställbar öppningshastighet (ventilation) | Ja |
| Typ av slagförkortning | Inställningsenhet, Fabriksinställning |
| Ändlägesfrånslagning utkörd | elektroniskt via intern väggivare |
| Ändlägesfrånslagning inkörd | elektroniskt via strömupptagning |
| Överbelastningsskydd | Ja |
| Tippfönster INÅTGÅENDE karmmontage | Ja |
| Tippfönster INÅTGÅENDE bladmontage | Ja |
| Tippfönster UTÅTGÅENDE karmmontage | Ja |
| Sidohängda fönster INÅTGÅENDE karmmontage | Ja |
| Sidohängda fönster INÅTGÅENDE dörrbladsmontage | Ja |
| Sidohängda fönster UTÅTGÅENDE karmmontage | Ja |
| Topphängda fönster INÅTGÅENDE karmmontage | Ja |
| Topphängda fönster INÅTGÅENDE bladmontage | Ja |
| Topphängda fönster UTÅTGÅENDE karmmontage | Ja |
| Sänkklaffönster UTÅTGÅENDE karmmontage | Ja |
Nedladdningar
Slimchain 230 V, Tillbehör kedjedrift
LABELLING OBLIGATION:
© GEZE GmbH
Varianter och tillbehör
* Information om de produkter som visas
De produkter som nämns ovan kan avvika i form, typ, egenskaper och funktion (konstruktion, mått, tillgänglighet, godkännanden, standarder etc.) beroende på land. För frågor, kontakta din GEZE-kontakt eller skicka oss E-Mail .
