Laserskanner

GC 342+ * Laserscanner för säkring av automatiska slagdörrar med integrerat döljande av vägg och objekt

GC 342+ laserscanner, enskild sensor höger
  • Kompakt och platssparande skyddssensor
  • Tätt avkänningsområde säkrar dörrbredder på upp till 1 600 mm
  • Integrerat döljande av vägg och objekt i närheten av den maximala dörröppningen
  • Säkerhetsfältet på huvudstängningskanten utökas automatiskt beroende på dörrvinkel
  • Automatisk programmering av systemet med knapptryck
  • Ingen risk för kläm- och skärskador vid kanterna på automatiserade fönster
Visa mer
  • Fyra laserridåer säkrar ett stort område och förhindrar att dörren stängs när någon befinner sig under karmen
  • Laserridåer kan användas för beröringsfri dörrstyrning via en utgångssignal
Kontakta oss

GC 342+

Användningsområden

  • Säkring av automatiska slagdörrar, i synnerhet för anslagssidan
  • Inner- och ytterdörrar
  • Användning vid breda dörrar upp till 1600 mm dörrbredd
  • Tuffa golvförhållanden, t.ex. reflekterande golv, golvmattor, metallskenor
  • Användning på dörrar med genomgående vertikal panikhandtagsstång

Denna produkt är prisbelönt

Monteringssituationer i referensobjekt och videor

GEZE | Powerturn F and GC 342+ | product presentation | Swedish with subtitles

GEZE | Powerturn F and GC 342+ | product presentation | Swedish with subtitles

Produktspecifikationer

GC 342+
Mått 145 x 88 x 68 mm
Teknik Laserskannare, ljuslöptidsmätning
Antal aktiv-IR-sensorer 4
Driftspänning 12-24 V DC ± 15%
Omkopplingsspänning 42 V
Brytström 100 mA
Utgång 3 potentialfria reläkontakter
Kapslingsklassning IP44
Längd anslutningskabel 2500 mm
Monteringshöjd (min.) 1500 mm
Monteringshöjd (max.) 3870 mm
Reaktionstid I typfallet < 120 ms/max. 220 ms (ridå 2)
Driftstemperatur -25 - 60 °C
Luftfuktighet 0-95 % relativ, ej kondenserande
Uppfyllande av standard DIN 18650, EN 16005

Nedladdningar

GC 342+ laser scanner, single sensor left Produktbild (1723842)
LABELLING OBLIGATION:  © GEZE GmbH
GC 342+ laser scanner, single sensor left Produktbild (1723843)
LABELLING OBLIGATION:  © GEZE GmbH
GC 342+ laser scanner, single sensor left Produktbild (1723845)
LABELLING OBLIGATION:  © GEZE GmbH
GC 342+ laser scanner, single sensor right Produktbild (1723841)
LABELLING OBLIGATION:  © GEZE GmbH
GC 342+ laser scanner, single sensor right Produktbild (1723844)
LABELLING OBLIGATION:  © GEZE GmbH
GC 342+ laserscanner, enskild sensor höger Produktbild (1723840)
LABELLING OBLIGATION:  © GEZE GmbH
GC 342+ * Produktdatablad SV
Nedladdning (.PDF | 169 KB)
Monteringsanvisning SV (2554519)
Nedladdning (.PDF | 10 MB)
Flyer/Folder DA NB SV (1634999)
Nedladdning (.PDF | 7 MB)
Produktbroschyr SV (1831330)
Nedladdning (.PDF | 1 MB)
Produktbroschyr SV (1633970)
Nedladdning (.PDF | 927 KB)

Varianter och tillbehör

GC 342+ brandskyddsadapter
Tillbehör

GC 342+ brandskyddsadapter

Krävs för dragning av anslutningskabeln gångjärnsida/anslagssida vid borrhålsdiametrar på 5 mm

Produktdetaljer.

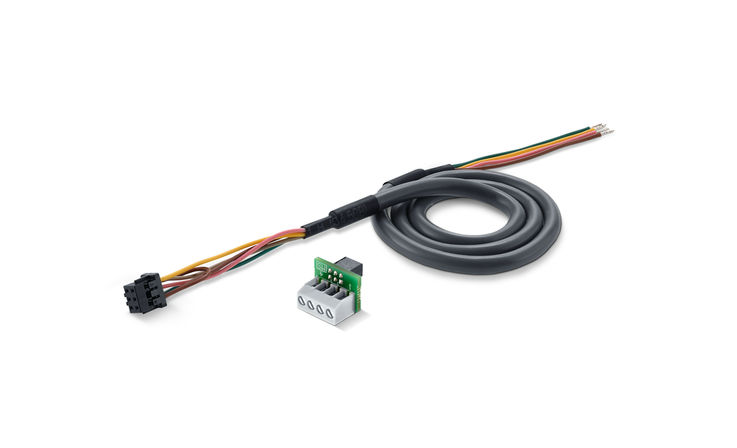

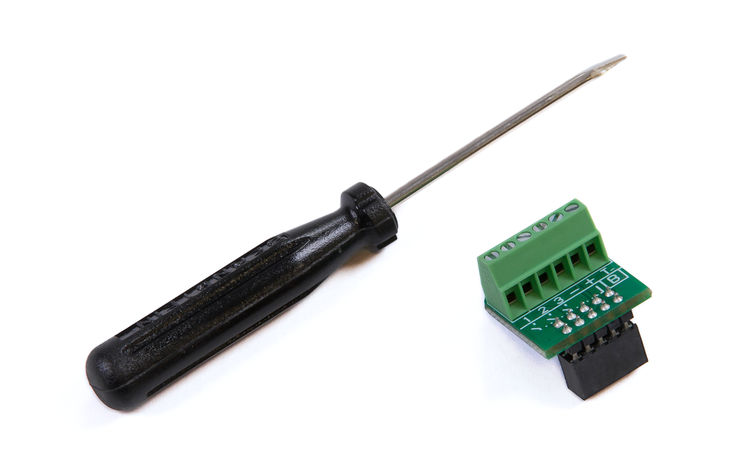

GC 342+ retrofit interface
Tillbehör

GC 342+ Retrofit Interface

För enkel och snabb eftermontering av sensorn på dörrsystem med redan dragna kablar

Produktdetaljer.

* Information om de produkter som visas

De produkter som nämns ovan kan avvika i form, typ, egenskaper och funktion (konstruktion, mått, tillgänglighet, godkännanden, standarder etc.) beroende på land. För frågor, kontakta din GEZE-kontakt eller skicka oss E-Mail .
