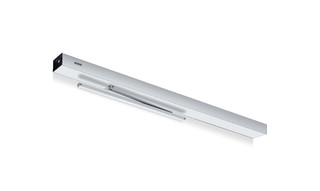

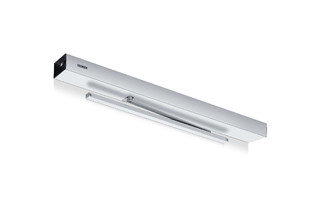

Slimdrive EMD Invers * Elektromekaniskt slagdörrssystem för enkeldörrar med tilluftsöppningssystem för rök- och värmeutsug
- Öppnings- och stängningsfarten kan anpassas individuellt
- Elektriskt tillslag som accelererar dörren strax före stängt läge

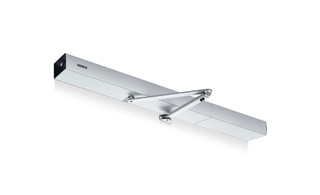

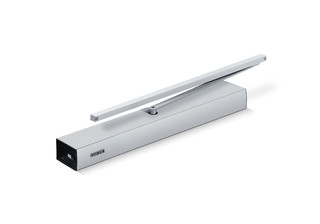

- Drivenheten kan användas med glidskena eller standardarm
- Inversfunktion öppnar dörren med fjäderkraft och stänger den motoriskt
- Hinderavkänning känner av hinder genom beröring och stoppar öppnings- eller stängningsrörelsen
- Automatisk reversering känner av hinder så att dörren åker tillbaka till öppet läge
- Push & Go-funktion aktiverar drivningsautomatiken vid lätt manuellt tryck på dörrbladet
- Fri parametersättning för in- och utgångar för olika funktioner
- Kan kopplas ihop och integreras i fastighetsautomationen med hjälp av den öppna standarden BACnet
Användningsområden
- Dörrar i utrymnings- och räddningsvägar
- Höger- och vänsterhängda anslagsdörrar med ett dörrblad
- Anslagsdörrar med upp till 1400 mm dörrbredd eller 230 kg vikt
- Tilluftsöppningssystem för rök- och värmeevakuering
- Inner- och ytterdörrar med hög passagefrekvens
- Dörrbladsmontage och karmmontage
Produktspecifikationer
Slimdrive EMD Invers | |
Dörrbladsvikt (max.) enkeldörr | 230 kg |
Dörrbredd (min./max.) | 750 mm - 1400 mm |
Nischdjup (max.) | 400 mm |
Dörröverslag (max.) | 50 mm |
Typ av automatik | Elektromekanisk |
Öppningsvinkel (max) | 130 ° |
Vänsterhängd dörr | Ja |
Högerhängd dörr | Ja |
Karmmontage anslagssida med standardarm | Ja |
Karmmontage anslagssida med glidskena | Ja |
Karmmontage gångjärnssida med glidskena | Ja |
Dörrbladsmontage anslagssida med glidskena | Nej |
Dörrbladsmontage gångjärnsida med glidskena | Ja |
Dörrbladsmontage gångjärnsida med standardarm | Nej |
Mekaniskt tillslag | Nej |
Elektriskt tillslag | Ja |
Nätfrånkopplare | Huvudbrytare i automatiken |
Aktiveringsfördröjning (max.) | 20 s |
Driftspänning | 230 V |
Märkeffekt | 230 W |
Strömförsörjning för externa förbrukare (24 V DC) | 1000 mA |
Driftstemperatur | -15 - 50 °C |
Luftfuktighet ej kondenserande (max.) | 95 % |
Skyddsklass | IP20 |
Driftssätt | Automatik, Kontinuerligt öppen, Natt, Av, Butiksstängning |
Automatisk funktion | Ja |
Funktion Low-Energy | Ja |
Funktion Servo | Nej |
Funktion Invers (öppnar med fjäder) | Ja |
Hinderavkänning | Ja |
Automatisk reversering | Ja |
Push & Go | inställbar |
Användning | Programomkopplare inbyggd i drivenheten, Displayprogramomkopplare DPS, Programomkopplare mekanisk programomkopplare |
Parametersättning | Serviceterminal ST 220, Displayprogramomkopplare DPS, GEZEconnects (PC + Bluetooth) |
Uppfyllande av standard | DIN 18650, EN 16005 |
