Drivsystem för slagdörr Powerturn, 1-flyglig

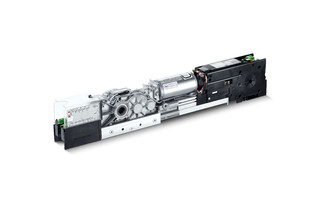

Drivenhet Powerturn F * Elektromekanisk slagdörrsautomatik för brand- och rökskyddsdörrar med ett dörrblad
- Smart swing-funktion för enkel manuell öppning av dörren
- Steglöst justerbar stängningskraft enligt EN4-7
- Öppnings- och stängningsfarten kan anpassas individuellt
- Mekaniskt tillslag i strömlöst läge och elektriskt tillslag i normal drift, som accelererar dörren strax före stängt läge
- Low-energy-funktion öppnar och stänger dörren med minskad hastighet och uppfyller därmed högsta säkerhetskrav
- Vindfångsfunktion reglerar öppning och stängning av två dörrar som är placerade efter varandra (sluss)
- Hinderavkänning känner av hinder genom beröring och stoppar öppnings- eller stängningsrörelsen
- Automatisk reversering känner av hinder så att dörren åker tillbaka till öppet läge
- Push & Go-funktion aktiverar drivningsautomatiken vid lätt manuellt tryck på dörrbladet
- Drivenheten kan användas med glidskena eller standardarm
- Servofunktion för motorstöd vid manuell öppning av dörren
- Radiomottagningskort (tillval) för trådlös aktivering via radiosändare
- Uppställningsenhet kan aktiveras genom att dörrbladet stängs manuellt
- Återställ uppställningssystemet genom att manuellt öppna dörrbladet till en öppningsvinkel på 80° eller ändra driftsätt
Användningsområden
- Brand- och rökskyddsdörrar
- Höger- och vänsterhängda anslagsdörrar med ett dörrblad
- Anslagsdörrar med 1600 mm dörrbredd eller 600 kg vikt
- Minsta bredd på dörrbladet 800 mm
- Inner- och ytterdörrar med hög passagefrekvens
- Dörrbladsmontage och karmmontage
Produktspecifikationer
| Drivenhet Powerturn F | |
| Höjd | 70 mm |
| Bredd | 720 mm |
| Djup | 130 mm |
| Dörrbladsvikt (max.) 1-flyglig | 600 kg |
| Gångjärnsmått (min./max.) 2-flyglig standardarm | 1600 mm - 3200 mm |
| Gångjärnsmått (min./max.) dubbeldörr glidskena | 1600 mm - 2800 mm |
| Dörrbredd (min./max.) | 800 mm - 1600 mm |
| Nischdjup (max.) | 300 mm |
| Typ av automatik | Elektromekanisk |
| Öppningsvinkel (max) | 136 ° |
| Fjäderförspänning | EN4 - EN7 |
| Vänsterhängd dörr | Ja |
| Högerhängd dörr | Ja |
| Karmmontage anslagssida med standardarm | Ja |
| Karmmontage anslagssida med glidskena | Ja |
| Karmmontage gångjärnssida med glidskena | Ja |
| Dörrbladsmontage anslagssida med glidskena | Ja |
| Dörrbladsmontage gångjärnsida med glidskena | Ja |
| Dörrbladsmontage gångjärnsida med standardarm | Ja |
| Mekaniskt tillslag | Ja |
| Elektriskt tillslag | Ja |
| Elektrisk integrerad koordinator | Ja |
| Mekanisk styrning av stängningssekvens | Ja |
| Nätfrånkopplare | Huvudbrytare i automatiken |
| Aktiveringsfördröjning (max.) | 10 s |
| Driftspänning | 230 V |
| Märkeffekt | 200 W |
| Strömförsörjning för externa förbrukare (24 V DC) | 1200 mA |
| Driftstemperatur | -15 - 50 °C |
| Kapslingsklassning | IP30 |
| Driftssätt | Automatik, Natt, Kontinuerligt öppen, Butiksstängning, Av |
| Funktionssätt | Helautomatisk |
| Automatisk funktion | Ja |
| Funktion Low-Energy | Ja |
| Funktion Smart swing | Ja |
| Funktion knappar | Ja |
| Vindfångsfunktion | Ja |
| Hinderavkänning | Ja |
| Automatisk reversering | Ja |
| Push & Go | inställbar |
| Användning | GEZEconnects (PC + Bluetooth), Serviceterminal ST 220, Programomkopplare DPS |
| Parametersättning | GEZEconnects (PC + Bluetooth), Serviceterminal ST 220 |
| Uppfyllande av standard | DIN 18263-4, DIN 18650, EN 16005 |
| Lämplighet brandklassade dörrar | Ja |
| Användning på brand- och rökskyddsdörr (F-variant) | Ja |
