Boxer dubbeldörr

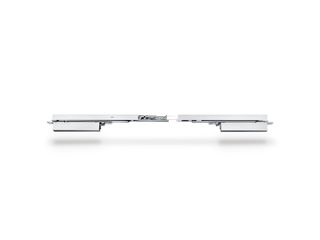

Boxer E-ISM Integrerat dörrstängarsystem för dubbeldörrar med integrerad koordinator och hållmagnet
- System med två Boxer-dörrstängare och E-ISM glidskena
- Steglöst justerbar stängningskraft EN2-4 eller EN3-6
- Kan användas på höger- och vänsterhängda dörrar utan omställning
- Dörrstängaren är infälld i dörrblad eller karm och uppfyller därmed högsta krav på design
- Den integrerade koordinatorn håller det aktiva dörrbladet i vänteläge tills det passiva dörrbladet har stängts
- Hållmagnet i glidskenan med uppställningsområde 80°-120°
- Uppställningskraften för uppställningen har steglös justering
- Anslutningsbar rökdetektor vars signal stänger dörren automatiskt vid brand
- Integrerad öppningsbroms, bromsar upp dörrar som öppnats med stor kraft
- Hydraulisk ändslagsverkan som accelererar dörren strax före stängtläge
- Stängningsfarten kan anpassas individuellt
- Alla funktioner kan ställas in i monterat skick
Integrerat dörrstängarsystem för dubbeldörrar med integrerad koordinator och hållmagnet
Användningsområden
- Brand- och rökskyddsdörrar, lämplighetsintyg krävs för dörren
- Anslagsdörrar med två dörrblad
- Symmetrisk eller asymmetrisk dörrdelning
- Anslagsdörrar upp till 2800 mm gångjärnsavstånd och 1400 mm dörrbredd, för dörrvikter upp till 180 kg
- Minsta gångjärnsavstånd 1300 mm, minsta bredd på passivt dörrblad 540 mm
- För dörrbladstjocklekar från 40 mm
- Integrerad installation
Monteringssituationer i referensobjekt och videor
Uppställningssystem Boxer 3-6 E-ISM, MST Enschede
Integrerat dörrstängarsystem för dubbeldörrar med integrerad koordinator och hållmagnet © Erwin Kamphuis / GEZE GmbH
Dörrstängare Boxer E-ISM + RSZ 6 på vårdhem Zamenhof
Integrerat dörrstängarsystem för dubbeldörrar med integrerad koordinator, hållmagnet och integrerad öppningsbroms som bromsar upp uppslagna dörrar. © Dirk Wilhelmy / GEZE GmbH
Produktspecifikationer
| Boxer E-ISM | |
| Barriärfritt enligt DIN 18040 upp till dörrbredd (max) i mm | 1400 mm |
| Dörrbredd (max.) | 1400 mm |
| Dörrbladsvikt (max.) | 180 kg |
| Monteringssätt | Dold |
| Öppningsvinkel (max) | 120 ° |
| Minsta gångjärnsavstånd | 1300 mm |
| Minsta bredd passivt dörrblad | 540 mm |
| Lämplighet brandklassade dörrar | Ja |
| Inställbar stängningskraft | Ja, steglös justering |
| Inställbar stängningsfart | Ja |
| Inställbart tillslag | Ja, via ventil |
| Integrerad öppningsbroms | Ja, hydrauliskt inställbar |
| Position stängningskraftsjustering | Upptill |
| Uppställning | Elektrisk |
| Uppställning på aktivt dörrblad/passivt dörrblad | Ja / Ja |
| Integrerad koordinator | Ja |
