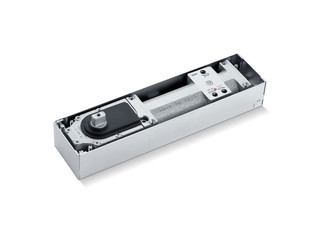

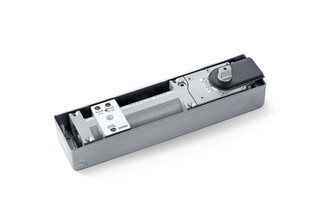

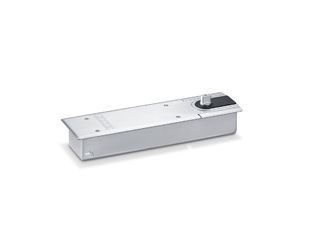

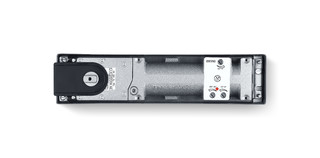

Stängningskropp TS 550 NV * Grundstomme för golvmonterad dörrstängare EN 3-6 med integrerad uppställning
- Steglöst justerbar stängningskraft
- Stängningsfart justerbar ovanifrån med ventil
- Tillslag justerbart ovanifrån med ventiler
- Öppningsbroms justerbar ovanifrån med ventiler
- Stängningsfördröjning justerbar ovanifrån med ventil
- Mekanisk dörruppställningsenhet med ett uppställningsområde på 85°-165°
Användningsområden
- Anslagsdörrar till höger och vänster
- Anslagsdörrar upp till 1400 mm dörrbredd
- För dörrbladsvikt upp till 300 kg
Produktspecifikationer
| Stängningskropp TS 550 NV | |
| Användning på anslags-/pendeldörr | Anslagsdörr, Pendeldörr |
| Öppningsvinkel (max) | 170 ° |
| Stängningskraft enligt EN 1154 | EN 3 - 6 |
| Dörrbredd (max.) | 1400 mm |
| Dörrbladsvikt (max.) | 300 kg |
| DIN-riktning | vänster/höger |
| Uppfyllande av standard | EN 1154:1996/A1:2002/AC:2006 |
| Längd | 342 mm |
| Bredd | 82 mm |
| Höjd | 54 mm |
| Inställningsområde ingjutningslåda längd | 9 mm |
| Inställningsområde ingjutningslåda bredd | 10 mm |
| Inställningsområde ingjutningslåda höjd | 6 mm |
| Inställbar stängningskraft | Ja, steglös justering |
| Inställbar stängningsfart | Ja |
| Inställbart tillslag | Ja, via ventil |
| Integrerad öppningsbroms | mekaniskt fixerad |
| Integrerad stängningsfördröjning | Ja |
| Position stängningskraftsjustering | Upptill |
| Säkerhetsventil mot överbelastning | Ja |
| Värmestabil ventil | Ja |
| Stängningseffekt från | 170 ° |
| Uppställning | Mekanisk |
| Till- och frånslagbar uppställning | Ja |
| Förbikopplingsbar uppställning | Ja |
