TS 550 NV * Golvmonterad dörrstängare för anslags- och pendeldörrar med ett dörrblad med en dörrbredd upp till 1400 mm med justerbar stängningskraft EN 3-6 och med till- och frånslagbar uppställning
- Steglöst justerbar stängningskraft enligt EN 3-6
- Kan användas på höger- och vänsterhängda dörrar utan omställning
- Inställbar stängningsfördröjning för anpassning av dörrens stängningsfart upp till ca 80° öppningsvinkel
- Mekanisk uppställningsenhet i dörrstängaren med uppställningsområde 80°-165°
- Hydraulisk ändslagsverkan som accelererar dörren strax före stängtläge
- Stängningsfarten kan anpassas individuellt
- Integrerad öppningsbroms, bromsar upp dörrar som öppnats med stor kraft
- Alla funktioner är justerbara ovanifrån och i monterat skick
Användningsområden
- Höger och vänster anslags- och pendeldörrar
- Anslags- och pendeldörrar med en dörrbredd upp till 1400 mm och en vikt på 300 kg
- Kraftigt trafikerade och tunga dörrar
- Dolt golvmontage
Monteringssituationer i referensobjekt och videor

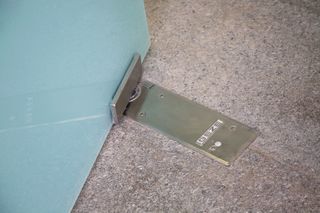

Detaljbild TS 550 NV hos Glas Trösch, Kempten.
GEZE golvdörrstängare TS 500 NV för hörnlagrande helglasanläggningar, lämplig för anslags- och pendeldörrar © Nikolaus Grünwald / GEZE GmbH

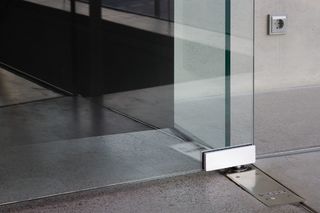

TS 500 NV i Palacio de las Artes, Valencia, Spanien
GEZE golvdörrstängare TS 500 NV för hörnlagrande helglasanläggningar, lämplig för anslags- och pendeldörrar © Pau Esculies / GEZE GmbH

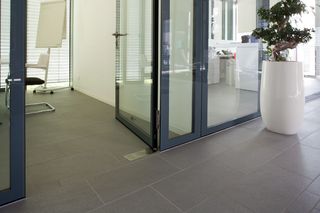

TS 550 NV installerat vid GEZE:s port, Leonberg.
GEZE golvdörrstängare TS 500 NV för hörnlagrande helglasanläggningar, lämplig för anslags- och pendeldörrar © Nikolaus Grünwald / GEZE GmbH
Golvdörrstängare TS 500 NV in CGG Drenova Cemetery
GEZE golvdörrstängare TS 500 NV för hörnlagrande helglasanläggningar dörrblad, lämpliga för anslags- och pendeldörrar, med hydraliskt tillslag som accelererar dörren strax före stängtläge © Robert Les / GEZE GmbH
Golvdörrstängare TS 500 NV in CGG Drenova Cemetery, Rijeka
GEZE golvdörrstängare TS 500 NV för hörnlagrande helglasanläggningar dörrblad, lämpliga för anslags- och pendeldörrar, med hydraliskt tillslag som accelererar dörren strax före stängtläge © Robert Les / GEZE GmbH
Produktspecifikationer
| TS 550 NV | |
| Användning på anslags-/pendeldörr | Anslagsdörr, Pendeldörr |
| Monteringssätt | Golv |
| Öppningsvinkel (max) | 170 ° |
| Stängningskraft enligt EN 1154 | EN 3 - 6 |
| Dörrbredd (max.) | 1400 mm |
| Dörrbladsvikt (max.) | 300 kg |
| DIN-riktning | vänster/höger |
| Inställbar stängningskraft | Ja, steglös justering |
| Inställbar stängningsfart | Ja |
| Inställbart tillslag | Ja, via ventil |
| Integrerad öppningsbroms | mekaniskt fixerad |
| Integrerad stängningsfördröjning | Ja |
| Position stängningskraftsjustering | Upptill |
| Uppställning | Mekanisk |
| Uppställningsområde | 80 ° - 165 ° |
