Free-swing-dörrstängare dubbeldörr

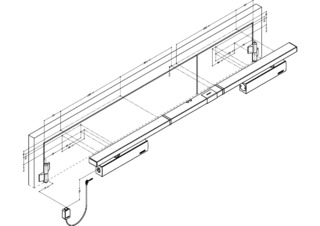

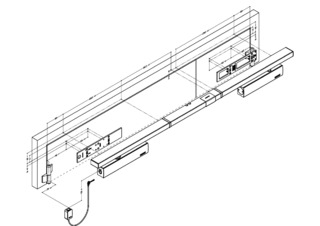

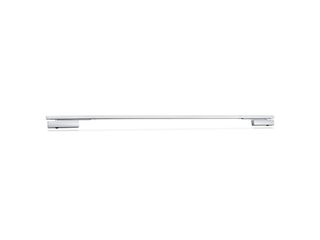

TS 5000 R-ISM/S med free-swing-funktion * Överliggande dörrstängare med glidskena för dubbeldörrar med integrerad styrning av stängningssekvens, free-swing-funktion på aktivt dörrblad, hållmagnet på passivt dörrblad och integrerad rökbrytare
- System med TS 5000 E Hy 3-6 och TS 5000 och R-ISM/S glidskena med uppställningsfunktion på passivt dörrblad
- Passivt dörrblad med TS 5000 med stängningskraft EN2-6 eller TS 5000 ECline med stängningskraft EN3-5
- Aktivt dörrblad TS 5000 E Hy (24 V) och justerbar stängningskraft EN3-6
- Hållmagneten till det passiva dörrbladet finns i glidskenan, uppställningsområde 80°-130°
- Uppställning på aktivt dörrblad sker via free-swing dörrstängare
- Komfortlåsfunktion på det aktiva dörrbladet för låsning av dörren i maximal öppningsvinkel
- Driftspänning 230 V AC
- Den integrerade koordinatorn håller det aktiva dörrbladet i vänteläge tills det passiva dörrbladet har stängts
- Integrerad rökdetektor vars signal stänger dörren automatiskt vid brand
- Rökbrytare med föroreningsindikator och anpassning av larmtröskelvärdet
- Hydraulisk ändslagsverkan som accelererar dörren strax före stängtläge
- Stängningsfarten kan anpassas individuellt
- Integrerad öppningsbroms, bromsar upp dörrar som öppnats med stor kraft
- Stängningskraftsdisplay för enkel kontroll av inställningen
- Alla funktioner justerbara framifrån
Användningsområden
- Brand- och rökskyddsdörrar
- Höger- och vänsterhängda anslagsdörrar med två dörrblad
- Symmetrisk eller asymmetrisk dörrdelning
- Anslagsdörrar upp till 2800 mm gångjärnsavstånd och 1400 mm dörrbredd
- Minsta gångjärnsavstånd 1500 mm, minsta bredd på aktivt dörrblad 875 mm och på passivt dörrblad 400 mm
- Uppställningssystem med integrerad uppställning på passivt dörrblad och integrerad rökdetektor
- Dörrbladsmontage gångjärnsida
Produktspecifikationer
| TS 5000 R-ISM/S med free-swing-funktion | |
| Barriärfritt enligt DIN 18040 upp till dörrbredd (max) i mm | 1400 mm |
| Dörrbredd (max.) | 1400 mm |
| Monteringssätt | Dörrbladsmontage gångjärnsida |
| Öppningsvinkel (max) | 180 ° |
| Ingångsspänning | 230V AC |
| Frekvens matningsspänning | 50 Hz |
| Minsta gångjärnsavstånd | 1500 mm |
| Minsta bredd passivt dörrblad | 400 mm |
| Lämplighet brandklassade dörrar | Ja |
| Freeswing-område | 85 ° - 160 ° |
| Inställbar stängningskraft | Ja, steglös justering |
| Inställbar stängningsfart | Ja |
| Inställbart tillslag | Ja, via ventil |
| Integrerad öppningsbroms | Ja, hydrauliskt inställbar |
| Position stängningskraftsjustering | Fram |
| Stängningskraftsdisplay | Ja |
| Uppställning | Elektrisk |
| Uppställning på aktivt dörrblad/passivt dörrblad | Ja / Ja |
| Uppställningsområde | 80 ° - 130 ° |
| Integrerad rökdetektor | Ja |
| Integrerad koordinator | Ja |
