Slimdrive SC Automatiskt system för böjda skjutdörrar för genomförande av halvrunda lösningar och vindfångssystem
- Mycket tyst likströmsdrivenhet med lågt slitage och en höjd på endast 7 cm
- 40 % större öppningsbredd än med linjära skjutdörrsautomatiker
- Olika automatikvarianter möjliga, t.ex. dubbelingång, hörndörr, cirkelbåge, halvkrets
- Kan kopplas ihop och integreras i fastighetsautomationen med hjälp av den öppna standarden BACnet
- Automatisk felidentifiering och loggning
- Fri parametersättning för in- och utgångar för olika funktioner
- Integrerat batteri för nödöppning vid säkerhetsrelevanta fel, t.ex. strömavbrott
- Självrengörande rullvagn underlättar underhåll
- Olika mekaniska och elektriska låsningar kan fås som tillval
Användningsområden
- System med enkel- eller dubbeldörrar
- Inner- och ytterdörrar med hög passagefrekvens
- Representativa ingångar med stort ljusinsläpp
- Fasader med smala karm- och profilkonstruktioner
- Glasfasader med högsta anspråk på design
- Vindfångsystem, i kombination med linjära skjutdörrar
- Öppningsbredder från 800 till 3000 mm möjliga
- Dörrbladsvikter upp till max. 120 kg
- Lämpliga profilsystem är profilsystem med smala profiler och ISO- och monoglas och helglassystem (GGS)
Monteringssituationer i referensobjekt och videor
Slimdrive SC
System med enkel- eller dubbeldörrar. Inner- och ytterdörrar med hög passagefrekvens. Representativa fastighetsentréer med stort ljusinsläpp. Fasader med smala karm- och profilkonstruktioner. Glasfasader med högsta designanspråk. Vindfångssystem, i kombination med linjära skjutdörrar.
Automatiskt halvskjutdörrssystem Slimdrive SC

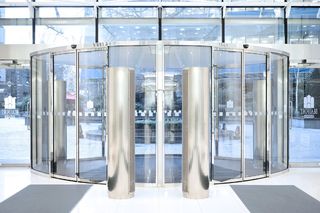

Det automatiska halvskjutdörrssystemet Slimdrive SC kombinerar modern design med optimal tillgänglighet och enkelt tillträde, Beaufort House, London, UK © Michael Molloy / GEZE GmbH
Automatiskt halvskjutdörrssystem Slimdrive SC med GGS

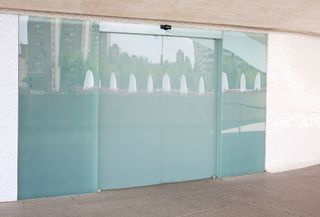

Automatiskt halvskjutdörrssystem Slimdrive SC med helglassystem (GGS), installerat i Palacio de las Artes Reina Sofia, Valencia © Pau Esculies / GEZE GmbH
Automatiskt halvskjutdörrssystem Slimdrive SC

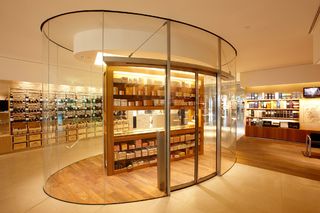

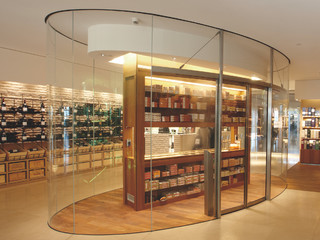

Automatiskt halvskjutdörrssystem Slimdrive SC, installerat i belgiska Sky Shop på Bryssels internationella flygplats © Erwin Kamphuis / GEZE GmbH
Automatiskt halvskjutdörrssystem Slimdrive SC

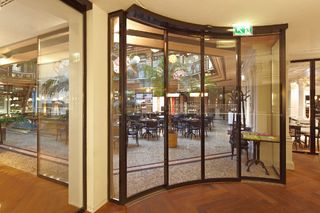

Automatiskt halvskjutdörrssystem Slimdrive SC, installerat på Café Luitpold i München © Robert Sprang / GEZE GmbH
Automatiskt halvskjutdörrssystem Slimdrive SC

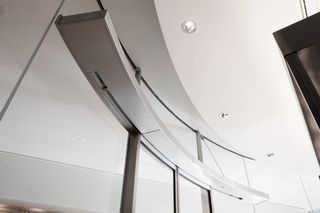

Automatiskt halvskjutdörrssystem Slimdrive SC, installerat i belgiska Sky Shop på Bryssels internationella flygplats, närbild © Erwin Kamphuis / GEZE GmbH
Automatiskt halvskjutdörrssystem Slimdrive SC
Automatiskt halvskjutdörrssystem Slimdrive SC, installerat på Dorniermuseum Friedrichshafen © Dirk Wilhelmy / GEZE GmbH
Rigshospitalet, Danmark

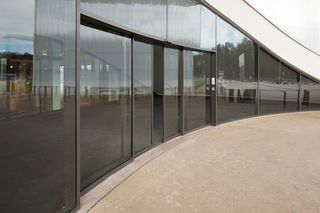

En välvd skjutdörr av glas med Slimdrive SC-drivenhet är integrerad i den intelligenta glasfasaden framför karuselldörren i patiententrén. © GEZE GmbH
Automatiskt halv- eller böjda skjutsdörrssystem Slimdrive SC

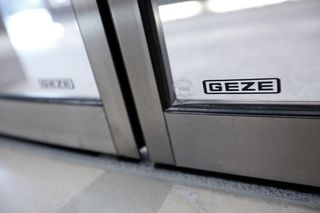

Automatiskt halv- resp. böjt skjutdörrssystem Slimdrive SC, installerat i Belgian Sky Shop Bryssels internationella flygplats, närbild. © Erwin Kamphuis / GEZE GmbH
Automatiskt halv- eller böjda skjutsdörrssystem Slimdrive SC
Automatiskt halv- resp. böjt skjutdörrssystem Slimdrive SC, installerat på Dornier-museet, Friedrichshafen. © Dirk Wilhelmy / GEZE GmbH
Automatiskt halv- eller böjda skjutsdörrssystem Slimdrive SC

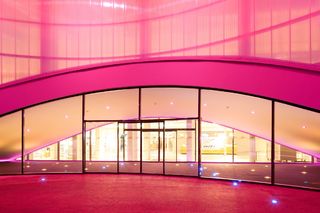

Automatiskt halv- resp. böjt skjutdörrssystem Slimdrive SC, installerat vid utrikesbyrån och Europeisk integration, Zagreb, Kroatien-5 © Robert Les / GEZE GmbH
Produktspecifikationer
| Slimdrive SC | |
| Barriärfritt | Ja |
| Inställbar öppningshastighet (ventilation) | Ja |
| Inställbar stängningsfart | Ja |
| Öppningsbredd dubbeldörr | 800 mm - 3000 mm |
| Fri genomgångshöjd | 3000 mm |
| Kranshöjd (min.) | 75 mm |
| Dörrbladsvikt (max.) enkeldörr | 120 kg |
| Dörrbladsvikt (max.) dubbeldörr | 120 kg |
| Radie (min.) | 1000 mm |
| Utförande rörligt dörrblad | 10 mm laminerat säkerhetsglas, Specialglas på förfrågan |
| Utförande sidodelar | 10 mm laminerat säkerhetsglas, 22 mm panelfyllning, Specialglas på förfrågan |
| Finish | Pulverbeläggning enligt RAL, Lättmetall eloxerad E6/EV1, Färgeloxering enligt mönster, Beläggning med polerat rostfritt stål, beläggning med rostfritt stål korn 240, Specialbeläggning på förfrågan |
| Utförande takkonstruktion | Optisk plåtkåpa, Vattentätt tak med vattenutkast, glastak |
| Belysning | vid variant med yttertak, ej möjligt vid glastak, enligt kundens önskemål |
| Golvbeläggning | golvmatta, dörrmatta enligt kundens önskemål |
| Luftridåanläggning | Möjligt beroende på takkonstruktion |
| Fasadanslutning ej i mitten | Ja |
| Specialfunktioner på förfrågan | Ja |
| Användning | Displayprogramomkopplare DPS, Programomkopplare TPS, styrning via fastighetsstyrteknik, PC, Styrning, central |
| Uppfyllande av standard | DIN 18650, EN 16005 |
