TSA 325 NT Automatiskt karuselldörrssystem för tre- eller fyrflygliga dörrar med stort användningsområde
- Mycket tyst drivenhetslösning med lågt slitage och minst 200 mm kranshöjd
- Precist avslut på dörrbladet med sidoväggarna
- Hög isoleringseffekt mot frånluft, väderpåverkan och buller
- Inställbar automatikhastighet som anpassas till passerande trafik
- Servofunktion för motorstöd vid manuell öppning av dörren
- Dörren kan manövreras manuellt, till exempel för rengöringsarbeten
- Kan kopplas ihop och integreras i fastighetsautomationen med hjälp av den öppna standarden BACnet
- Automatisk felidentifiering och loggning
- Fri parametersättning för in- och utgångar för olika funktioner
- Integrerat batteri för nödöppning vid säkerhetsrelevanta fel, t.ex. strömavbrott
Automatiskt karuselldörrssystem för tre- eller fyrflygliga dörrar med stort användningsområde
Användningsområden
- Tre- eller fyrflygliga dörrsystem
- Inner- och ytterdörrar med hög passagefrekvens
- Representativa ingångar med stort ljusinsläpp
- Fasader med smala karm- och profilkonstruktioner
- Glasfasader med högsta anspråk på design
- Innerdiameter från 1800 till 3600 mm
- Lämpliga profilsystem är profilsystem med smala profiler och ISO- och monoglas
Monteringssituationer i referensobjekt och videor

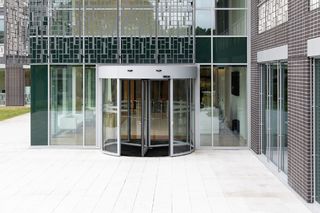

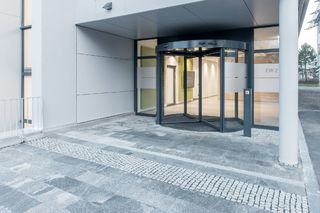

TSA 325 NT automatik
För inner- och ytterdörrar med hög passeringsfrekvens. Representativa entréer med stort ljusinsläpp. Omfattande isoleringseffekt mot dragluft, väderpåverkan och buller. Automatikhastigheten är ställas in så att den passar för genomgångstrafik. Med batteri för nödöppning vid säkerhetsrelevanta fel, t.ex. strömavbrott. © Tarık Kaan Muşlu / GEZE GmbH

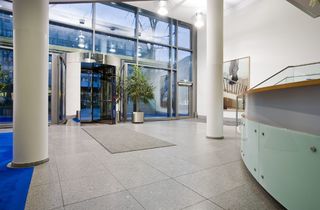

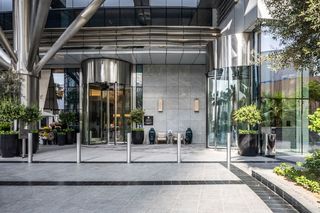

TSA 325 NT automatik
För inner- och ytterdörrar med hög passeringsfrekvens. Representativa entréer med stort ljusinsläpp. Omfattande isoleringseffekt mot dragluft, väderpåverkan och buller. Automatikhastigheten är ställas in så att den passar för genomgångstrafik. Med batteri för nödöppning vid säkerhetsrelevanta fel, t.ex. strömavbrott. © Truls Busch-Christensen / GEZE GmbH

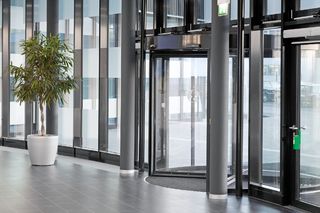

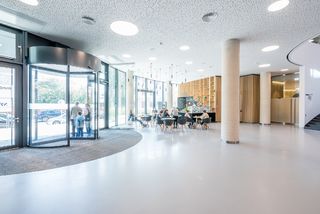

TSA 325 NT automatik
För inner- och ytterdörrar med hög passeringsfrekvens. Representativa entréer med stort ljusinsläpp. Omfattande isoleringseffekt mot dragluft, väderpåverkan och buller. Automatikhastigheten är ställas in så att den passar för genomgångstrafik. Med batteri för nödöppning vid säkerhetsrelevanta fel, t.ex. strömavbrott. © Laurent Pardon / GEZE GmbH

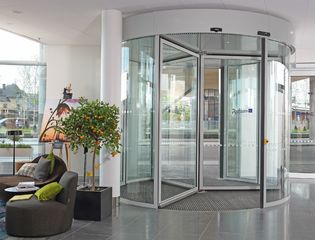

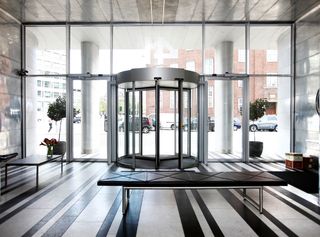

TSA 325 NT automatik
För inner- och ytterdörrar med hög passeringsfrekvens. Representativa entréer med stort ljusinsläpp. Omfattande isoleringseffekt mot dragluft, väderpåverkan och buller. Automatikhastigheten är ställas in så att den passar för genomgångstrafik. Med batteri för nödöppning vid säkerhetsrelevanta fel, t.ex. strömavbrott. © Tarık Kaan Muşlu / GEZE GmbH

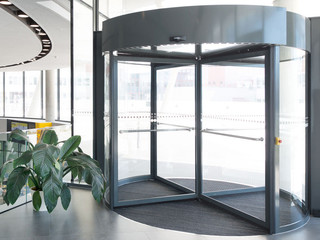

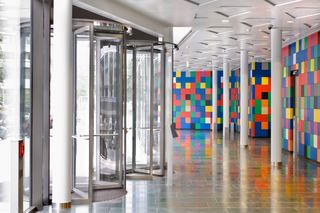

TSA 325 NT automatik
För inner- och ytterdörrar med hög passeringsfrekvens. Representativa entréer med stort ljusinsläpp. Glasfasader med högsta designanspråk. Omfattande isoleringseffekt mot dragluft, väderpåverkan och buller. Automatikhastigheten är ställas in så att den passar för genomgångstrafik. Med batteri för nödöppning vid säkerhetsrelevanta fel, t.ex. strömavbrott. © Morten Bak / GEZE GmbH

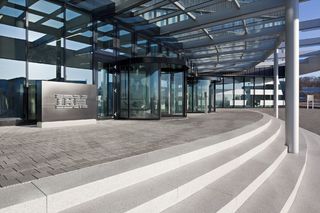

TSA 325 NT BO
TSA 325 NT BO automatiskt karuselldörrssystem för utrymnings- och räddningsvägar med break-out funktion, som möjliggör svängning av blad och extra sidogavlar i utrymningsriktning. För inner- och ytterdörrar med högsta säkerhetskrav. Elektriska låsningar för driftssättet ”natt” integrerade. Med integrerat batteri för nödöppning vid säkerhetsrelevanta fel såsom strömavbrott. © Nikolaus Grünwald / GEZE GmbH

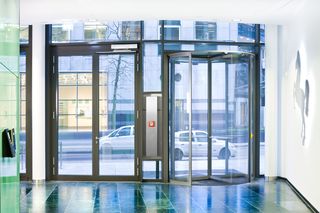

Automatiskt karuselldörrssystem - TSA 325 NT + slagdörrsautomatik - Slimdrive EMD, VGH Versicherungen
Karuselldörren ger ett större ljusflöde samt en barriärfri in-/utgång för besökarna. Detta gäller även för slagdörrsautomatiken. © Lothar Wels / GEZE GmbH
TSA 325 NT automatik
För inner- och ytterdörrar med hög passeringsfrekvens. Representativa entréer med stort ljusinsläpp. Omfattande isoleringseffekt mot dragluft, väderpåverkan och buller. Automatikhastigheten är ställas in så att den passar för genomgångstrafik. Med batteri för nödöppning vid säkerhetsrelevanta fel, t.ex. strömavbrott. © Lothar Wels / GEZE GmbH
TSA 325 NT automatik
Mycket smidig drivenhetslösning med lågt slitage. Exakt stängning av dörrbladen med sidoväggarna. Hög isoleringseffekt mot dragluft, väderpåverkan och buller. Automatikhastigheten kan ställas in efter passeringsfrekvensen. Fritt parametrerbara in- och utgångar för olika funktioner. Integrerat batteri för nödöppning vid säkerhetsrelevanta fel, t.ex. strömavbrott. © Nikolaus Grünwald / GEZE GmbH
TSA 325 NT automatik
För inner- och ytterdörrar med hög passeringsfrekvens. Representativa entréer med stort ljusinsläpp. Omfattande isoleringseffekt mot dragluft, väderpåverkan och buller. Automatikhastigheten är ställas in så att den passar för genomgångstrafik. Med batteri för nödöppning vid säkerhetsrelevanta fel, t.ex. strömavbrott. © Robert Les / GEZE GmbH
TSA 325 NT automatik
För inner- och ytterdörrar med hög passeringsfrekvens. Representativa entréer med stort ljusinsläpp. Omfattande isoleringseffekt mot dragluft, väderpåverkan och buller. Automatikhastigheten är ställas in så att den passar för genomgångstrafik. Med batteri för nödöppning vid säkerhetsrelevanta fel, t.ex. strömavbrott. © Robert Les / GEZE GmbH
TSA 325 NT-serie styrningsteknik
Mycket höga karuselldörrssystem med tunga blad. Den höga dörrkomforten levereras av en särskild drivteknik för karuselldörrar från GEZE. © Nicolas Tohme / GEZE GmbH

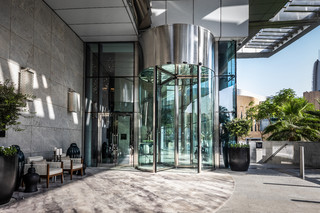

Address Hotel Dubai
Mycket höga karuselldörrssystem med tunga blad. Den höga dörrkomforten levereras av en särskild drivteknik för karuselldörrar från GEZE. © Nicolas Tohme / GEZE GmbH
TSA 325 NT-serie styrningsteknik
Mycket höga karuselldörrssystem med tunga blad. Den höga dörrkomforten levereras av en särskild drivteknik för karuselldörrar från GEZE. © Nicolas Tohme / GEZE GmbH
TSA 325 NT-serie styrningsteknik
Mycket höga karuselldörrssystem med tunga blad. Den höga dörrkomforten levereras av en särskild drivteknik för karuselldörrar från GEZE. © Nicolas Tohme / GEZE GmbH
TSA 325 NT BO
TSA 325 NT BO - automatiskt karuselldörrssystem för utrymnings- och räddningsvägar med break-out funktion; för öppnande av blad och extra sidogavlar i utrymningsriktningen. Fastighetens entré har ett stort ljusinfall, glasfasaderna har högsta konstruktionskrav. Det finns en hinderavkänning som stoppar öppnings- eller stängningsrörelsen om ett hinder upptäcks genom beröring. © Nikolaus Grünwald / GEZE GmbH
Karuselldörren TSA 325 A med kedjedrift Slimchain SYNCHRO och fällspaksdrift K600T på sjukhuset Medicus i Wrocławiu, Polen.
Automatiskt karuselldörrssystem för tre- eller fyrflygliga dörrar med stort användningsområde med hög isoleringseffekt mot dragluft, väderpåverkan och buller samt egen feldetektering och loggning © Fotografia Maciej Lulko / GEZE GmbH
Helglas karuselldörr GEZE TSA 325 NT installerad vid utvecklingscentrumet Leonberg
Det automatiska karuselldörrssystemet för tre- eller fyrflygliga dörrar erbjuder inte bara optimalt enkelt tillträde utan även en modern design. © GEZE GmbH
Helglas karuselldörr GEZE TSA 325 NT installerad vid utvecklingscentrumet Leonberg
Det automatiska karuselldörrssystemet för tre- eller fyrflygliga dörrar erbjuder inte bara optimalt enkelt tillträde utan även en modern design. © GEZE GmbH
Karuselldörr med halvautomatik GEZE TSA 325 på ÖAMTC-huvudkontoret i Wien
Huvud- och sidoentrén har karuselldörrar med halvautomatik GEZE TSA 325. Utrymnings- och brandklassade dörrar olika dörrstängare GEZE TS 5000 ISM (E-ISM, EFS). Rök- och värmeutsugsanläggning i verkstaden RWA 110 Tandem. © Sigrid Rauchdobler / GEZE GmbH
Produktspecifikationer
| TSA 325 NT | |
| Manuell användning | Ja |
| Med varvtalsbegränsare (tillval) | Ja |
| Med positioneringsautomat (tillval) | Ja |
| Helautomatiserad användning | Ja |
| Funktion Servo | Ja |
| Lämplighet för utrymnings- och räddningsvägar | Nej |
| Funktion Break-out (BO) | Nej |
| Innerdiameter (min.) | 1800 mm |
| Innerdiameter (max.) | 3600 mm |
| För dörrsystem med treflygliga dörrar | Ja |
| För dörrsystem med fyrflygliga dörrar | Ja |
| Fri genomgångshöjd | 3000 mm |
| Kranshöjd (min.) | 200 mm |
| Utförande sidodelar | 10 mm laminerat säkerhetsglas, 22 mm panelfyllning, 34 mm slät panel, Specialglas på förfrågan |
| Utförande takkonstruktion | Dammskyddstak med träkåpa, Optisk plåtkåpa, Vattentätt tak med vattenutkast |
| Belysning | vid variant med yttertak |
| Golvbeläggning | golvmatta, dörrmatta enligt kundens önskemål |
| Luftridåanläggning | Elektrisk luftridå, Varmvattenluftridå, Möjligt beroende på takkonstruktion |
| Nattlåsning anordning | Inomhus, Utomhus |
| Nattlåsning typ | Manuellt, Automatiskt |
| Nattlåsning modell | 10 mm laminerat säkerhetsglas, 22 mm ISO-glas, 22 mm panelfyllning, Specialglas på förfrågan |
| Låsning | Manuellt, Stång, elektromekanisk |
| Horisontella eller vertikala dörrhandtag | Ja |
| Golvring | Ja |
| Undergolvautomatik | Ja |
| Armbågskontakt | Ja |
| Uppfyllande av standard | DIN 18650, EN 16005 |
