TSA 160 NT * Elektrohydraulisk slagdörrsautomatik för enkeldörrar upp till 250 kg
- Steglöst justerbar stängningskraft enligt EN 3-6
- Öppnings- och stängningsfarten kan anpassas individuellt
- Hydraulisk ändslagsverkan som accelererar dörren strax före stängtläge
- Mekanisk och elektrisk integrerad koordinator håller det aktiva dörrbladet i vänteläge tills det passiva dörrbladet har stängt
- Vindfångsfunktion reglerar öppning och stängning av två dörrar som är placerade efter varandra (sluss)
- Integrerad öppningsbroms, bromsar upp dörrar som öppnats med stor kraft
- Automatisk reversering känner av hinder så att dörren åker tillbaka till öppet läge
- Push & Go-funktion aktiverar drivningsautomatiken vid lätt manuellt tryck på dörrbladet
- Drivenheten kan användas med glidskena eller standardarm
Användningsområden
- Höger- och vänsterhängda anslagsdörrar med ett dörrblad
- Anslagsdörrar upp till 1400 mm dörrbredd eller 250 kg vikt
- Inner- och ytterdörrar med hög passagefrekvens
- Dörrbladsmontage och karmmontage
Monteringssituationer i referensobjekt och videor

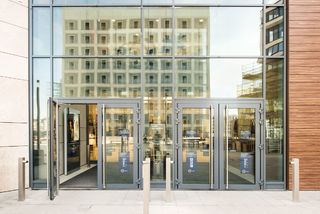

Överliggande dörrstängare med glidskena - TS 5000 and slagdörrsautomatik/dörrstängare - TSA 160 NT IS/TS, Milaneo
TS 5000 ger besökaren ett enkelt tillträde, eftersom de tunga dörrarna bromsas upp när de går igen och därigenom stängs nästan ljudlöst Dessa attribut gäller även för TSA 160 NT IS/TS men den har även en installerad Push & Go-funktion. © Jürgen Pollak / GEZE GmbH
TSA 160 NT på barnsjukhus Warszawa, Polen
Det automatiska systemet TSA 160 NT IS är ett slagdörrssystem med integrerad koordinator. © Łukasz Janicki / GEZE GmbH
Bekvämt tillträde till OP-området med TSA 160 NT, barnsjukhus i Warszawa, Polen
Det automatiska systemet TSA 160 NT IS är ett slagdörrssystem med integrerad koordinator. © Łukasz Janicki / GEZE GmbH
TSA 160 NT - elektrohydraulisk slagdörrsautomatik för dörrar på högst 250 kg
Det automatiska systemet TSA 160 NT IS är ett slagdörrssystem med integrerad koordinator. © Łukasz Janicki / GEZE GmbH
Överliggande dörrstängare med glidskena - TS 5000 and slagdörrsautomatik/dörrstängare - TSA 160 NT IS/TS, Milaneo
TS 5000 ger besökaren ett enkelt tillträde, eftersom de tunga dörrarna bromsas upp när de går igen och därigenom stängs nästan ljudlöst Dessa attribut gäller även för TSA 160 NT IS/TS men den har även en installerad Push & Go-funktion. © Jürgen Pollak / GEZE GmbH
Slagdörrsautomatik - TSA 160 NT F + rökdetektor - RSZ 5, Generali
Elektrohydraulisk slagdörrsautomatik för enkeldörr brand- och rökskyddsdörrar med Push & Go-funktion och automatisk reversering. © Lothar Wels / GEZE GmbH
Slagdörrsautomatik - TSA 160 NT, Robert Bosch-sjukhuset
TSA 160 NT har en automatisk reversering installerad som känner av hinder och återvänder till öppet läge. Den har dessutom en Push & Go-funktion som utlöser drivningsautomatiken efter endast ett lätt manuellt tryck på dörrbladet. © Nikolaus Grünwald / GEZE GmbH
TSA 160 NT-F - elektromekanisk slagdörrsautomatik på Robert Bosch-sjukhuset, Stuttgart
Elektrohydraulisk slagdörrsautomatik för enkeldörr brand- och rökskyddsdörrar, automatisk reversering, identifierar hinder och återvänder till öppet läge © Nikolaus Grünwald / GEZE GmbH
Slagdörrsautomatik - TSA 160 NT, Universitet för tillämpad vetenskap och konst, Holzminden
Elektrohydraulisk slagdörrsautomatik ger en känsla av tillgänglighet och enkelt tillträde © Lothar Wels / GEZE GmbH

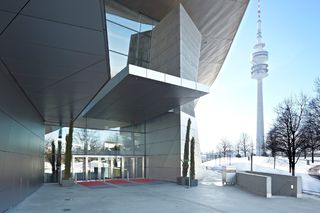

Dörrstängare - TS 5000 L + slagdörrsautomatik - TSA 160 NT i BMW-Welt
Kombinationen av överliggande dörrstängare med glidskena och den elektrohydrauliska slagdörrsautomatiken ger besökarna på BMW-Welt en känsla av tillgänglighet. © Robert Sprang / GEZE GmbH

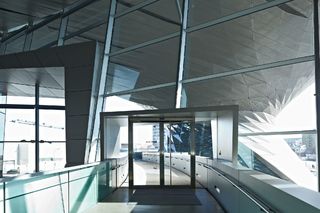

Slagdörrsautomatik - TSA 160 NT i BMW-Welt
Den elektriskohydrauliska slagdörrsautomatiken gör det möjligt för besökaren att förflytta tunga dörrar (upp till 250 kg) utan besvär. Denna lätthet skapar en känsla av tillgänglighet. Dessutom passar TSA 160 NT perfekt in i den övergripande bilden av BMW-världen. © Robert Sprang / GEZE GmbH

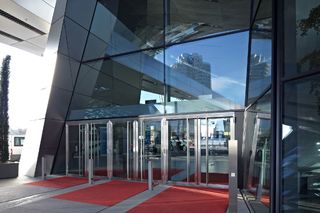

Överliggande dörrstängare med glidskena - TS 5000 L + slagdörrsautomatik TSA 160 NT, BMW-Welt
TS 5000 L ger besökaren ett enkelt tillträde, eftersom de tunga dörrarna bromsas upp när de går igen och därigenom stängs nästan ljudlöst. Dessa attribut gäller även för TSA 160 NT men den har även en installerad Push & Go-funktion. © Robert Sprang / GEZE GmbH

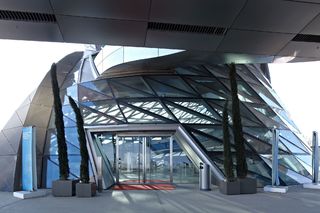

Slagdörrsautomatik - TSA 160 NT, BMW-Welt
TSA 160 NT har en automatisk reversering installerad som känner av hinder och återvänder till öppet läge. Den har dessutom en Push & Go-funktion som utlöser drivningsautomatiken efter endast ett lätt manuellt tryck på dörrbladet. © Robert Sprang / GEZE GmbH
Slagdörrsautomatik - TSA 160 NT, BMW-museet München
TSA 160 NT har en automatisk reversering installerad som känner av hinder och återvänder till öppet läge. Den har dessutom en Push & Go-funktion som utlöser drivningsautomatiken efter endast ett lätt manuellt tryck på dörrbladet. © Robert Sprang / GEZE GmbH
Produktspecifikationer
| TSA 160 NT | |
| Höjd | 100 mm |
| Djup | 121 mm |
| Dörrbladsvikt (max.) 1-flyglig | 250 kg |
| Gångjärnsmått (min./max.) 2-flyglig | 1470 mm - 2800 mm |
| Dörrbredd (min./max.) | 690 mm - 1400 mm |
| Nischdjup (max.) | 400 mm |
| Dörröverslag (max.) | 20 mm |
| Typ av automatik | Elektrohydraulisk |
| Öppningsvinkel (max) | 115 ° |
| Fjäderförspänning | EN 3 - EN 6 |
| Vänsterhängd dörr | Ja |
| Högerhängd dörr | Ja |
| Karmmontage anslagssida med standardarm | Ja |
| Mekaniskt tillslag | Ja |
| Elektrisk integrerad koordinator | Ja |
| Nätfrånkopplare | Finns inte |
| Aktiveringsfördröjning (max.) | 10 s |
| Driftspänning | 230 V |
| Märkeffekt | 300 W |
| Strömförsörjning för externa förbrukare (24 V DC) | 1200 mA |
| Driftstemperatur | -15 - 50 °C |
| Kapslingsklassning | IP20 |
| Driftssätt | Av, Automatik, Kontinuerligt öppen, Butiksstängning, Natt |
| Funktionssätt | Helautomatisk |
| Automatisk funktion | Ja |
| Funktion knappar | Ja |
| Vindfångsfunktion | Ja |
| Hinderavkänning | Ja |
| Automatisk reversering | Ja |
| Push & Go | inställbar |
| Användning | Programomkopplare DPS |
| Parametersättning | GEZEconnects (PC + Bluetooth), Serviceterminal ST 220 |
| Uppfyllande av standard | DIN 18650, EN 16005 |
Nedladdningar
Varianter och tillbehör
* Information om de produkter som visas
De produkter som nämns ovan kan avvika i form, typ, egenskaper och funktion (konstruktion, mått, tillgänglighet, godkännanden, standarder etc.) beroende på land. För frågor, kontakta din GEZE-kontakt eller skicka oss E-Mail .
