TS 500 NV med uppställning

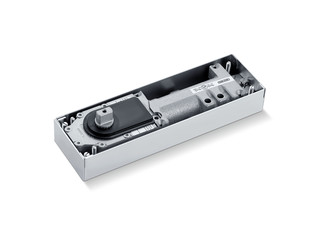

Stängningskropp TS 500 NV * Grundstomme för golvmonterad dörrstängare EN 1-4

TS 550 NV Golvdörrstängare för enkeldörr anslags-/pendeldörrar
  • Steglöst justerbar stängningskraft EN1-4
  • Kan användas på höger- och vänsterhängda dörrar utan omställning
  • Stängningsfarten kan anpassas individuellt
  • Hydraulisk ändslagsverkan som accelererar dörren strax före stängtläge
  • Integrerad öppningsbroms, bromsar upp dörrar som öppnats med stor kraft
  • Alla funktioner är justerbara ovanifrån och i monterat skick
Kontakta oss

Grundstomme för golvmonterad dörrstängare EN 1-4

Användningsområden

  • Höger och vänster anslags- och pendeldörrar
  • Anslags- och pendeldörrar med en dörrbredd upp till 1100 mm och en vikt på 150 kg
  • Dolt golvmontage

Produktspecifikationer

Stängningskropp TS 500 NV
Användning på anslags-/pendeldörr Anslagsdörr, Pendeldörr
Öppningsvinkel (max) 170 °
Dörrbredd (max.) 1100 mm
Dörrbladsvikt (max.) 150 kg
DIN-riktning vänster/höger
Uppfyllande av standard EN 1154:1996/A1:2002/AC:2006
Längd 278 mm
Bredd 82 mm
Höjd 42 mm
Inställningsområde ingjutningslåda längd 10 mm
Inställningsområde ingjutningslåda bredd 10 mm
Inställningsområde ingjutningslåda höjd 6 mm
Inställbar stängningskraft Ja, steglös justering
Inställbar stängningsfart Ja
Inställbart tillslag Ja, via ventil
Integrerad öppningsbroms mekaniskt fixerad
Position stängningskraftsjustering Upptill
Säkerhetsventil mot överbelastning Ja
Värmestabil ventil Ja
Stängningseffekt från 170 °
