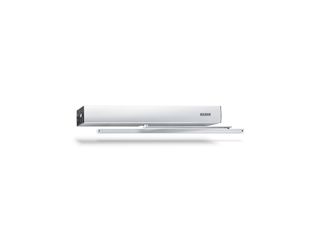

GEZE Slimdrive EMD-F

Slimdrive EMD-F * Elektromekanisk slagdörrsautomatik för brand- och rökskyddsdörrar med ett dörrblad

Slimdrive EMD-F
  • Steglöst justerbar stängningskraft på EN 4-6
  • Öppnings- och stängningsfarten kan anpassas individuellt
  • Mekaniskt tillslag i strömlöst läge och elektriskt tillslag i normal drift, som accelererar dörren strax före stängt läge
  • Low-energy-funktion öppnar och stänger dörren med minskad hastighet och uppfyller därmed högsta säkerhetskrav
  • Servofunktion för motorstöd vid manuell öppning av dörren
  • Vindfångsfunktion reglerar öppning och stängning av två dörrar som är placerade efter varandra (sluss)
Visa mer
  • Hinderavkänning känner av hinder genom beröring och stoppar öppnings- eller stängningsrörelsen
  • Automatisk reversering känner av hinder så att dörren åker tillbaka till öppet läge
  • Push & Go-funktion aktiverar drivningsautomatiken vid lätt manuellt tryck på dörrbladet

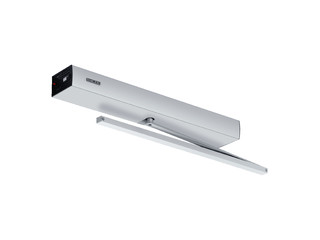

  • Drivenheten kan användas med glidskena eller standardarm
Kontakta oss

Elektromekanisk slagdörrsautomatik för brand- och rökskyddsdörrar med ett dörrblad

Användningsområden

  • Brand- och rökskyddsdörrar
  • Höger- och vänsterhängda anslagsdörrar med ett dörrblad
  • Anslagsdörrar med upp till 1400 mm dörrbredd eller 230 kg vikt
  • Inner- och ytterdörrar med hög passagefrekvens

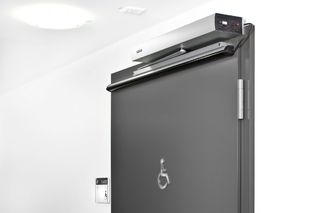

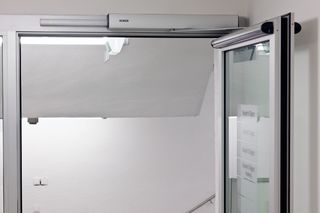

  • Dörrbladsmontage och karmmontage

Produktspecifikationer

Slimdrive EMD-F
Höjd 70 mm
Djup 121 mm
Dörrbladsvikt (max.) enkeldörr 230 kg
Gångjärnsmått (min./max.) dubbeldörr 1500 mm - 2800 mm
Dörrbredd (min./max.) 750 mm - 1400 mm
Nischdjup (max.) 400 mm
Dörröverslag (max.) 30 mm
Typ av automatik Elektromekanisk
Öppningsvinkel (max) 130 °
Fjäderförspänning EN4 - EN6
Z-variant (dragande) Nej
Z-variant (tryckande) Nej
Vänsterhängd dörr Ja
Högerhängd dörr Ja
Montering i dörrblad Nej
Montering i dörrkarm Nej

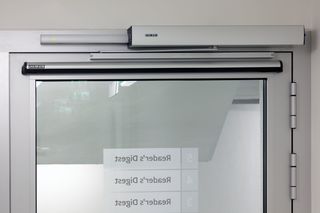

Karmmontage anslagssida med standardarm Ja
Karmmontage anslagssida med glidskena Ja
Karmmontage anslagssida med glidskena Nej
Karmmontage gångjärnsida med glidskena Nej
Karmmontage gångjärnssida med glidskena Ja
Karmmontage anslagssida med glidskena på helglasdörrar Nej
Karmmontage gångjärnsida med glidskena på helglasdörrar Nej
Dörrbladsmontage anslagssida med glidskena Nej
Dörrbladsmontage anslagssida med glidskena Nej
Dörrbladsmontage gångjärnsida med glidskena Nej
Dörrbladsmontage gångjärnsida med glidskena Ja
Dörrbladsmontage gångjärnsida med standardarm Nej
Mekaniskt tillslag Ja
Elektriskt tillslag Ja
Elektrisk integrerad koordinator Ja
Mekanisk styrning av stängningssekvens Nej
Nätfrånkopplare Huvudbrytare i automatiken
Aktiveringsfördröjning (max.) 20 s
Driftspänning 230 V
Märkeffekt 230 W
Strömförsörjning för externa förbrukare (24 V DC) 1000 mA
Driftstemperatur -15 °C - 50 °C
Skyddsklass IP20
Driftssätt Av, Automatik, Kontinuerligt öppen, Butiksstängning, Natt
Funktionssätt Helautomatisk
Automatisk funktion Ja
Funktion Low-Energy Ja
Funktion Smart swing Nej
Funktion Servo Ja
Funktion knappar Ja
Funktion Invers (öppnar med fjäder) Nej
Vindfångsfunktion Ja
Hinderavkänning Ja
Automatisk reversering Ja
Push & Go inställbar
Användning Displayprogramomkopplare DPS, Programomkopplare inbyggd i drivenheten
Parametersättning GEZEconnects (PC + Bluetooth), Serviceterminal ST 220
Godkännanden DIN 18650, DIN 18263-4, EN 16005
Lämplighet brandklassade dörrar Ja
Integrerad rökdetektor Nej
Användning på brand- och rökskyddsdörr (F-variant) Nej
