TSA 325 NT Manuell * Manuellt karuselldörrssystem för tre- eller fyrflygliga dörrar
- Ett lätt tryck med handen räcker för att rotera dörrbladet
- Förmånligare än automatisk dörrautomatik eftersom säkerhetsanordningar enligt EN 16005 inte behövs
- Precist avslut på dörrbladet med sidoväggarna
- Hög isoleringseffekt mot frånluft, väderpåverkan och buller
- Tillvalet varvtalsbegränsare reglerar varvtalet när det högsta gränsvarvtalet har nåtts
- Valfri positioneringsautomatik för tillbaka dörren till utgångsläget efter passering
Användningsområden
- Tre- eller fyrflygliga dörrsystem
- Inner- och ytterdörrar med låg passeringsfrekvens
- Representativa ingångar med stort ljusinsläpp
- Fasader med smala karm- och profilkonstruktioner
- Glasfasader med högsta anspråk på design
- Innerdiameter från 1800 till 3600 mm
- Lämpliga profilsystem är profilsystem med smala profiler och ISO- och monoglas, helglassystem (GGS) och integrerat helglassystem (IGG)
Monteringssituationer i referensobjekt och videor
TSA 325 NT

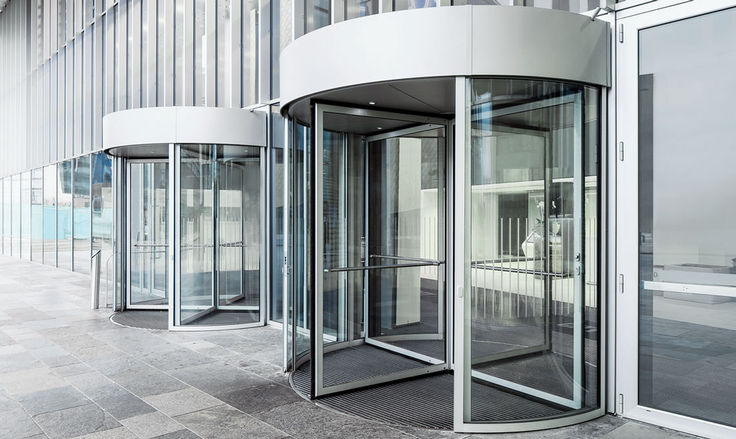

Manuella karuselldörrar erbjuder tyst, elegant och enkelt tillträde till din byggnad. De utgör en behovsanpassad lösning i de fall då besökarintäkter och genomgångsbredder är låga. Manuella karuselldörrar roterar när man trycker på dem lätt med handen, precis som vändkors. Inga säkerhetsanordningar behövs. Karuselldörrar bidrar till energieffektiviteten i byggnaden. När dörrarna öppnas reduceras förlust av inomhusvärme och inträngande av kyla till ett minimum. © Martin Jakob / GEZE GmbH

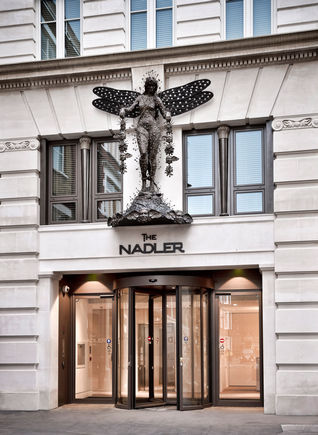

TSA 325 NT med Slimdrive EMD-F
Manuell karuselldörr och automatisk slagdörrsautomatik Slimdrive EMD-F, installerad på The Nadler Hotel i Soho, London © Michael Molloy / GEZE GmbH

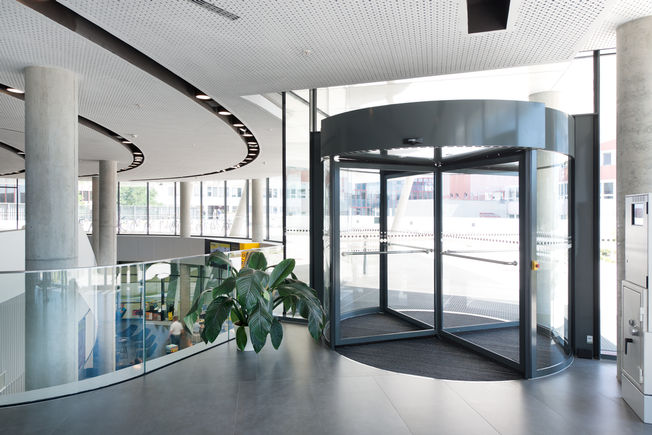

Karuselldörr med halvautomatik GEZE TSA 325 på ÖAMTC-huvudkontoret i Wien
Huvud- och sidoentrén har karuselldörrar med halvautomatik GEZE TSA 325. Utrymnings- och brandklassade dörrar olika dörrstängare GEZE TS 5000 ISM (E-ISM, EFS). Rök- och värmeutsugsanläggning i verkstaden RWA 110 Tandem. © Sigrid Rauchdobler / GEZE GmbH
Produktspecifikationer
| TSA 325 NT Manuell | |
| Manuell användning | Ja |
| Med varvtalsbegränsare (tillval) | Ja |
| Med positioneringsautomat (tillval) | Ja |
| Funktion Servo | Ja |
| Innerdiameter (min.) | 1800 mm |
| Innerdiameter (max.) | 3600 mm |
| För dörrsystem med treflygliga dörrar | Ja |
| För dörrsystem med fyrflygliga dörrar | Ja |
| Fri genomgångshöjd | 3000 mm |
| Kranshöjd (min.) | 75 mm |
| Utförande sidodelar | 10 mm laminerat säkerhetsglas, 22 mm panelfyllning, 34 mm slät panel, Specialglas på förfrågan |
| Utförande takkonstruktion | Dammskyddstak med träkåpa, Optisk plåtkåpa, Vattentätt tak med vattenutkast |
| Belysning | vid variant med yttertak |
| Golvbeläggning | golvmatta, dörrmatta enligt kundens önskemål |
| Luftridåanläggning | Elektrisk luftridå, Varmvattenluftridå, Möjligt beroende på takkonstruktion |
| Nattlåsning anordning | Inomhus, Utomhus |
| Nattlåsning typ | Manuell |
| Nattlåsning modell | 10 mm laminerat säkerhetsglas, 22 mm ISO-glas, 22 mm panelfyllning, Specialglas på förfrågan |
| Låsning | Manuell, Stång, elektromekanisk |
| Horisontella eller vertikala dörrhandtag | Ja |
| Golvring | Ja |
| Undergolvautomatik | Ja |
| Armbågskontakt | Ja |
| Uppfyllande av standard | DIN 18650, EN 16005 |
Nedladdningar
LABELLING OBLIGATION: © Martin Jakob / GEZE GmbH
LABELLING OBLIGATION: © Keith Hunter / GEZE GmbH
* Information om de produkter som visas
De produkter som nämns ovan kan avvika i form, typ, egenskaper och funktion (konstruktion, mått, tillgänglighet, godkännanden, standarder etc.) beroende på land. För frågor, kontakta din GEZE-kontakt eller skicka oss E-Mail .
