RWA 105 NT * Öppnings- och låssystem för karm- och profilkonstruktion
- Systemlösning med spindeldrift E 250 NT och en konsolsats med låsning
- Dubbel mekanisk låsning på den primära stängningskanten med spindeldrift
- Mycket litet platsbehov på karmen
- Stor öppningsbredd och lågt spindeltal på under 60 sekunder
- Synkroniserad drift med två drivenheter möjlig för breda blad
- IQ windowdrive - intelligent drivningsstyrning
Användningsområden
- Naturlig ventilation, rök- och värmeutsugsanläggning, naturligt verkande rök- och värmeutsugsenhet
- Öppning och låsning av inåtgående tippbara, topphängda och sidohängda fönster i stolp-regel-fasader
- Montering på trä-, plast- eller metallfönster
Monteringssituationer i referensobjekt och videor
RWA 105 NT på LTU Arena
Dubbel mekanisk låsning på den primära stängningskanten med spindeldriften © MM Fotowerbung / GEZE GmbH
RWA 105 NT på LTU Arena
Stor öppningsbredd vid lågt spindelslag på under 60 sekunder © MM Fotowerbung / GEZE GmbH
RWA 105 NT på LTU Arena
Monteringssituation rök- och värmeutsugsanläggning och fönsterteknik 105 NT på LTU Arena, Düsseldorf. © MM Fotowerbung / GEZE GmbH
RWA 105 NT

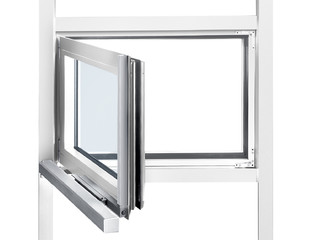

Öppnande och låsning av inåtgående fönster med tipp-, topp- och sidohängda fönster som öppnar inåt i stolp-regel-fasader. IQ windowdrive - intelligent drivningsstyrning. © Robert Les / GEZE GmbH
Produktspecifikationer
| RWA 105 NT | |
| Platsbehov (min.) | Täckprofil: 18 mm, blad: 38 mm, stolp-/regelhöjd max. 125 mm |
| Tillåtna mått primär stängningskant Solo för trä- och aluminiumkarm | Beroende på slag |
| Tillåtna mått primär stängningskant Solo för plastkarm | Beroende på slag |
| Tillåtna mått primär stängningskant Syncro för trä- och aluminiumkarm | Beroende på slag |
| Tillåtna mått primär stängningskant Syncro för plastkarm | Beroende på slag |
| Dörrbladshöjder för Solo och Syncro | Beroende på slag |
| Tryckkraft (max.) | 750 N |
| Tryckkraft | 750 N |
| Dragkraft | 750 N |
| Fyllningsvikt (max.) | 30 kg/m² |
| Spänning under drift | 24 V (+30 % till -20 %) |
| Driftspänning | 24 V DC |
| Strömförbrukning | 1 A |
| Strömupptagning beroende på användningsområde | Ventilation (24 V): 0,9 A, rök- och värmeutsugsanläggning (18 V): 1,0 A |
| Effektförbrukning | 22 W |
| Restrippel | 20 % |
| Nominell drifttid | 30 % |
| Längd anslutningskabel | 2 m |
| Min. ledartvärsnitt | 0.75 mm² |
| Antal ledare | 4 ledare |
| Driftstemperatur | -5 - 75 °C |
| Kapslingsklassning | IP65 |
| Skyddsklass | III |
| Låsning och extravinkel | Ja |
| Ändlägesfrånslagning utkörd | Intern väggivare |
| Ändlägesfrånslagning inkörd | Intern väggivare |
| Överbelastningsskydd | Ja |
| Provat gällande naturligt verkande rök- och värmeutsug | Ja |
| KNX-kompatibel | Ja |
| Tippfönster INÅTGÅENDE bladmontage | Ja |
| Sidohängda fönster INÅTGÅENDE dörrbladsmontage | Ja |
| Topphängda fönster INÅTGÅENDE bladmontage | Ja |
Nedladdningar
Varianter och tillbehör
* Information om de produkter som visas
De produkter som nämns ovan kan avvika i form, typ, egenskaper och funktion (konstruktion, mått, tillgänglighet, godkännanden, standarder etc.) beroende på land. För frågor, kontakta din GEZE-kontakt eller skicka oss E-Mail .
