Sax OL 90 N * Sax OL 90 N med standardfäste för fönster
- Uppnår full öppningsbredd på 170 mm vid alla bladhöjder
- Platt design på säkerhetssaxen ger mindre platsbehov
- Låset i saxen garanterar säker bladlåsning av bladet
- Uthängningsspärr på saxen ger extra säkerhet
- Saxuthängning genom aktiveringsknapp underlättar fönsterputsningen in- och utifrån
- Komplett förmonterade komponenter underlättar montering
Användningsområden
- Bekväm och daglig ventilation av rum och trapphus
- Inåtgående rektangulära fönster med bottenhängda fönsterblad
- Montering på trä- (ej Euronut), plast- eller aluminiumfönster
- Karmmontage
Monteringssituationer i referensobjekt och videor

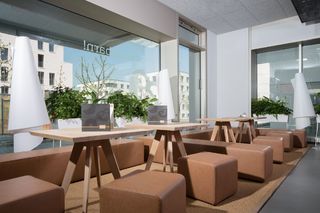

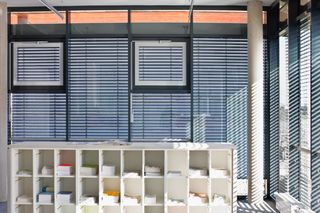

OL 90 N, Stadskvarter Killesberg
Utanpåliggande överljusöppnare, platt form med öppningsbredd 170 mm © Nikolaus Grünwald / GEZE GmbH

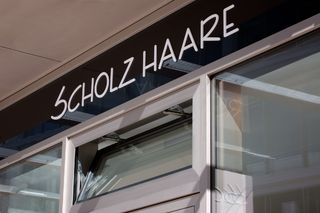

OL 90 N, Stadskvarter Killesberg
Utanpåliggande överljusöppnare, platt form med öppningsbredd 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Stadskvarter Killesberg
Utanpåliggande överljusöppnare, platt form med öppningsbredd 170 mm © Nikolaus Grünwald / GEZE GmbH

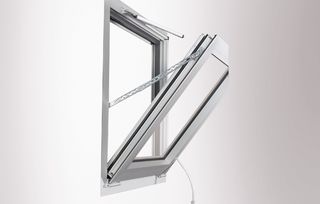

Överljusöppnare OL 90 N med handspak
Utanpåliggande överljusöppnare, platt form med öppningsbredd 170 mm © GEZE GmbH

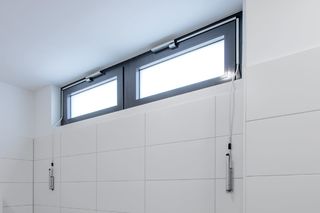

OL 90 N med handspak, Konsthögskolan Alfter
Utanpåliggande överljusöppnare, platt form med öppningsbredd 170 mm © Lothar Wels / GEZE GmbH
OL 90 N med handspak, Konsthögskolan Alfter
Utanpåliggande överljusöppnare, platt form med öppningsbredd 170 mm © Lothar Wels / GEZE GmbH

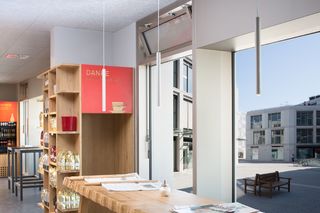

OL 90 N, Hotel Amano
Utanpåliggande överljusöppnare, platt form med öppningsbredd 170 mm © Stefan Dauth / GEZE GmbH
TS 5000 + OL 90 N stolp-regel-överföring, Augustinum
TS 5000 Brand- och rökskyddsdörrar + OL 90 N: Inåtgående bottenhängda fönster, stolp-regel-överföring © Dirk Wilhelmy / GEZE GmbH
Produktspecifikationer
| Sax OL 90 N | |
| Öppningsbredd (max.) | 170 mm |
| Dörrbredd (min.) | 380 mm |
| Bladhöjd (min.) | 250 mm |
| Dörrbladsvikt (max.) | 80 kg |
| Platsbehov (max.) | 19 mm |
| Inställbar öppningsbredd (slagreducering) | Ja |

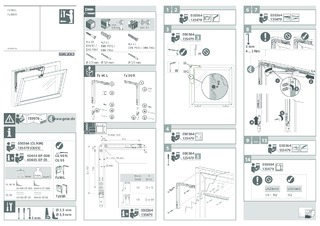

Nedladdningar
Varianter och tillbehör
* Information om de produkter som visas
De produkter som nämns ovan kan avvika i form, typ, egenskaper och funktion (konstruktion, mått, tillgänglighet, godkännanden, standarder etc.) beroende på land. För frågor, kontakta din GEZE-kontakt eller skicka oss E-Mail .
