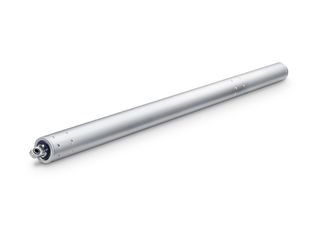

E 1500 S * Spindeldrift med hög öppnings- och stängningsfart
- Stor tryckkraft och hög hastighet
- Max. öppningsbredd på 1000 mm nås på mindre än 60 sekunder
- Robust och korrosionsbeständigt utförande med inbyggd ändlägesdämpning
- Vi erbjuder synkronmotorsatser för fönsterbladsbredder över 1200 mm
- Aluminiumhus för högsta anspråk på design
- Ett omfattande utbud av konsoler möjliggör olika installationstyper på primära eller sekundära stängningskanter
- Syncro-set utan extern styrenhet
- Kontrollerad som naturligt rök- och värmeutsugsaggregat (NRWG) enligt EN 12101-2
Användningsområden
- Tunga fönster i takområdet
- Naturlig ventilation, rök- och värmeutsugsanläggning, naturligt verkande rök- och värmeutsugsenhet
- Användning i frånluftssystem
- Montering på trä-, plast- eller metallfönster
Produktspecifikationer
| E 1500 S | |
| Mått | 50 x 50 mm |
| Öppningshastighet rök- och värmeutsugsanläggning | 16 mm/s |
| Öppningshastighet ventilation | 16 mm/s |
| Stängningsfart (max.) | 16 mm/s |
| Tryckkraft (max.) | 1500 N |
| Tillhållningskraft (max.) | 25000 N |
| Tryckkraft | 1500 N |
| Dragkraft | 1500 N |
| Spänning under drift | 24 V ± 25 % |
| Driftspänning | 24 V DC |
| Strömförbrukning | 4 A |
| Effektförbrukning | 72 W |
| Restrippel | 20 % |
| Nominell drifttid | 30 % |
| Längd anslutningskabel | 3 m |
| Speciallängd anslutningskabel | 5 m, 10 m |
| Min. ledartvärsnitt | 1 mm² |
| Antal ledare | 3 ledare |
| Driftstemperatur | -5 - 75 °C |
| Kapslingsklassning | IP54 |
| Skyddsklass | III |
| Syncro-funktion | Ja |
| Typ av extralåsning | Låsningsdrift |
| Typ av slagförkortning | Fabriksinställning |
| Ändlägesfrånslagning utkörd | elektronisk |
| Ändlägesfrånslagning inkörd | elektronisk |
| Överbelastningsskydd | Ja |
| Komplett öppning inom 60 s | ja, upp till 1000 mm slag |
| Provat gällande naturligt verkande rök- och värmeutsug | Ja |
| Extrainformation om naturligt verkande rök- och värmeutsugsenhet | ja, upp till 1000 mm slag |
| Antal synkronisering drivenheter | 4 |
| Takfönster UTÅTGÅENDE | Ja |
