Låsningselement

FTV 320 * Låsning för nödutrymningsdörr för dörrar i nödutrymningsvägar

FTV 320 med plattkrage Innovativ mekanik för låsning av dörrar i nödutrymningsvägar

Unik kryssfallsmekanism garanterar säker låsning
Integrerad svarskontakt säkerställer tillförlitlig övervakning av dörren
Integrerad sabotageövervakning skyddar låsningen mot manipulation
Stort utbud av plattkragar och tillbehör erbjuder en lösning för så gott som alla dörrsituationer

Kontakta oss

Användningsområden

EltVTR-konform låsning av en nödutrymningsdörr mot obehörigt tillträde
Enkel- och dubbeldörrar
Montering i karmen eller dörrbladet ger prydligt utseende
Kan användas i många andra säkerhetslösningar som kräver viloströmsprincip

Produktspecifikationer

	FTV 320
Bredd	15 mm
Höjd	138 mm
Djup	37 mm
Monteringssätt	i dörrkarmen, i dörrbladet
Driftstemperatur	-20 - 60 °C
Kapslingsklassning	IP30
Driftspänning	24 V DC
Strömförbrukning	100 mA
Uppfyller kraven i EltVTR	Ja
Uppfyller EN 13637	Ja

Nedladdningar

Produktbild

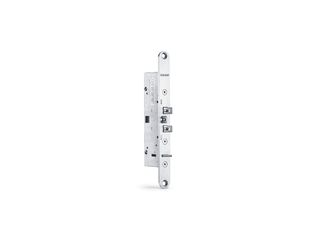

FTV 320 med plattkrage

LABELLING OBLIGATION: © GEZE GmbH

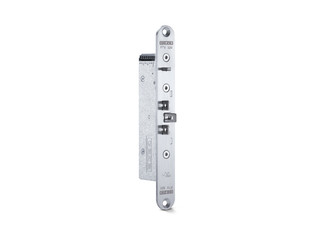

FTV 320 med plattkrage

LABELLING OBLIGATION: © GEZE GmbH

FTV 320 med plattkrage

LABELLING OBLIGATION: © GEZE GmbH

FTV 320 med plattkrage

LABELLING OBLIGATION: © GEZE GmbH

Låsning för nödutrymningsdörr FTV 320 med plattkrage

LABELLING OBLIGATION: © GEZE GmbH

Låsning för nödutrymningsdörr FTV 320 med plattkrage

LABELLING OBLIGATION: © GEZE GmbH

Varianter och tillbehör

Varianter

Visa endast skillnader

ID-nr

Beteckning

Beskrivning

Mått plattkrage

Mått

Driftspänning

DIN-riktning

Monteringssätt

Förbelastning fallkolv

Återkopplingskontakt dörr

Ingreppsdjup för fallkolv

Arbetsström

Kapslingsklassning

Material

Uppfyller kraven i EltVTR

Form

158907

Låsning för nödutrymnigsdörr FTV 320

Plattkrage 22 x 220 x 3 mm, fyrkantig för rörramsdörrar / Förmonterad plattkrage DIN-riktning: L/R universal Mått FTV 320: 15 x 139 x 37 mm Utförande: Vilström Driftsspänning: 24 V DC Strömupptagning låst: 100 mA Brytmotstånd: minst 5 kN Förlast låskolv: minst 3 kN Driftstemperatur: -20 till +60 °C

22 x 220 x 3 mm

15 x 138 x 37 mm

24 V DC

vänster/höger

i dörrkarmen, i dörrbladet

3000 N

6 mm

IP30

Fingjutet stål

Fyrkantigt

158908

Låsning för nödutrymnigsdörr FTV 320

Plattkrage 24 x 200 x 3 mm, fyrkantig för rörramsdörrar / Förmonterad plattkrage DIN-riktning: L/R universal Mått FTV 320: 15 x 139 x 37 mm Utförande: Vilström Driftsspänning: 24 V DC Strömupptagning låst: 100 mA Brytmotstånd: minst 5 kN Förlast låskolv: minst 3 kN Driftstemperatur: -20 till +60 °C

24 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

vänster/höger

i dörrkarmen, i dörrbladet

3000 N

6 mm

IP30

Fingjutet stål

Fyrkantigt

158906

Låsning för nödutrymnigsdörr FTV 320

Plattkrage 20 x 200 x 3 mm, rund för dörrar med solitt dörrblad (trä) / Förmonterad plattkrage DIN-riktning: L/R universal Mått FTV 320: 15 x 139 x 37 mm Utförande: Vilström Driftsspänning: 24 V DC Strömupptagning låst: 100 mA Brytmotstånd: minst 5 kN Förlast låskolv: minst 3 kN Driftstemperatur: -20 till +60 °C

20 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

vänster/höger

i dörrkarmen, i dörrbladet

3000 N

6 mm

IP30

Fingjutet stål

Runt

158911

Låsning för nödutrymnigsdörr FTV 320

Plattkrage 30 x 200 x 3 mm, fyrkantig för rörramdörrar / Förmonterad plattkrage DIN-riktning: L/R universal Mått FTV 320: 15 x 139 x 37 mm Utförande: Vilström Driftsspänning: 24 V DC Strömupptagning låst: 100 mA Brytmotstånd: minst 5 kN Förlast låskolv: minst 3 kN Driftstemperatur: -20 till +60 °C

30 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

vänster/höger

i dörrkarmen, i dörrbladet

3000 N

6 mm

IP30

Fingjutet stål

Fyrkantigt

158914

Låsning för nödutrymnigsdörr FTV 320

Plattkrage med låskolvsstyrning 35 x 200 x 3 mm, fyrkantig, ersättningsvariant FTÖ 331 / Förmonterad plattkrage DIN-riktning: L/R universal Mått FTV 320: 15 x 139 x 37 mm Utförande: Vilström Driftsspänning: 24 V DC Strömupptagning låst: 100 mA Brytmotstånd: minst 5 kN Förlast låskolv: minst 3 kN Driftstemperatur: -20 till +60 °C

35 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

vänster/höger

i dörrkarmen, i dörrbladet

3000 N

6 mm

IP30

Fingjutet stål

Fyrkantigt

158912

Låsning för nödutrymnigsdörr FTV 320

Vinklad låsstolpe 30 x 48 x 220 x 3 mm, fyrkantig Ersättningsvariant FTÖ 331 / Förmonterad plattkrage DIN-riktning: L/R universal Mått FTV 320: 15 x 139 x 37 mm Utförande: Vilström Driftsspänning: 24 V DC Strömupptagning låst: 100 mA Brytmotstånd: minst 5 kN Förlast låskolv: minst 3 kN Driftstemperatur: -20 till +60 °C

30 x 48 x 220 x 3 mm

15 x 138 x 37 mm

24 V DC

vänster/höger

i dörrkarmen, i dörrbladet

3000 N

6 mm

IP30

Fingjutet stål

Fyrkantigt

158910

Låsning för nödutrymnigsdörr FTV 320

Plattkrage 28 x 200 x 3 mm, fyrkantig för rörramsdörrar / Förmonterad plattkrage DIN-riktning: L/R universal Mått FTV 320: 15 x 139 x 37 mm Utförande: Vilström Driftsspänning: 24 V DC Strömupptagning låst: 100 mA Brytmotstånd: minst 5 kN Förlast låskolv: minst 3 kN Driftstemperatur: -20 till +60 °C

28 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

vänster/höger

i dörrkarmen, i dörrbladet

3000 N

6 mm

IP30

Fingjutet stål

Fyrkantigt

158909

Låsning för nödutrymnigsdörr FTV 320

Plattkrage 24 x 200 x 3 mm, rund för dörrar med solitt dörrblad (stål) / Förmonterad plattkrage DIN-riktning: L/R universal Mått FTV 320: 15 x 139 x 37 mm Utförande: Vilström Driftsspänning: 24 V DC Strömupptagning låst: 100 mA Brytmotstånd: minst 5 kN Förlast låskolv: minst 3 kN Driftstemperatur: -20 till +60 °C

24 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

vänster/höger

i dörrkarmen, i dörrbladet

3000 N

6 mm

IP30

Fingjutet stål

Runt

158913

Låsning för nödutrymnigsdörr FTV 320

Plattkrage 25 x 200 x 3 mm, fyrkantig, ersättningsvariant FTÖ 331 / Förmonterad plattkrage DIN-riktning: L/R universal Mått FTV 320: 15 x 139 x 37 mm Utförande: Vilström Driftsspänning: 24 V DC Strömupptagning låst: 100 mA Brytmotstånd: minst 5 kN Förlast låskolv: minst 3 kN Driftstemperatur: -20 till +60 °C

25 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

vänster/höger

i dörrkarmen, i dörrbladet

3000 N

6 mm

IP30

Fingjutet stål

Fyrkantigt

* Information om de produkter som visas

De produkter som nämns ovan kan avvika i form, typ, egenskaper och funktion (konstruktion, mått, tillgänglighet, godkännanden, standarder etc.) beroende på land. För frågor, kontakta din GEZE-kontakt eller skicka oss E-Mail .
