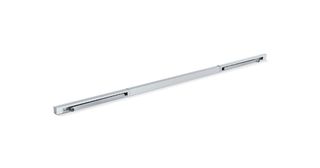

TS 5000 E-ISM/G
E-ISM/G-glidskena TS 5000 * genomgående, med integrerad styrning av stängningssekvens, hållmagnet på aktivt dörrblad och armar
- Matningsspänning 24 V DC
- Uppställningskraften för den elektromekaniska uppställningsenheten har steglös justering
- Höjdutjämning på +/- 2 mm möjligt
- Den integrerade koordinatorn håller det aktiva dörrbladet i vänteläge tills det passiva dörrbladet har stängts
- Vandalismskydd med flexibel bowdenvajer
- Kan justeras 4 mm horisontellt i monteringspositionen tack vare ovala hål
Användningsområden
- Dubbeldörrar med integrerad koordinator
- Uppställningssystem med integrerad uppställning på det aktiva dörrbladet
- Montering på gångjärnsidan
- Anslagsdörrar till höger och vänster
- Symmetrisk eller asymmetrisk dörrdelning
- Anslagsdörrar upp till ett gångjärnsavstånd på 2800 mm
Produktspecifikationer
| E-ISM/G-glidskena TS 5000 | |
| Ingångsspänning | 24 V DC |
| Elektrisk strömförbrukning | 2.4 W |
| Nominell drifttid | 100 % |
| Restrippel | 20 % |
| Kapslingsklassning | IP43 |
| Minsta gångjärnsavstånd | 1300 mm |
| Minsta bredd passivt dörrblad | 400 mm |
| Uppfyllande av standard | EN 1155, EN 1158 |
| Längd | 2630 mm |
| Bredd | 40 mm |
| Höjd | 30 mm |
| Öppningsbegränsning kan monteras i efterhand | Ja |
| Uppställning | Elektrisk |
| Uppställning på aktivt dörrblad/passivt dörrblad | Ja / Tillval |
| Uppställning med hållmagneter på aktivt dörrblad/passivt dörrblad | Tillval |
| Förbikopplingsbar uppställning | Ja |
| Uppställningsområde | 80 ° - 130 ° |
| Integrerad koordinator | Ja |
| Höjdjustering möjlig | Ja |
| Flexibel öppningsbegränsning | Ja |
Nedladdningar
ISM glidskena TS 5000 extra lång
LABELLING OBLIGATION: © GEZE GmbH
Varianter och tillbehör
* Information om de produkter som visas
De produkter som nämns ovan kan avvika i form, typ, egenskaper och funktion (konstruktion, mått, tillgänglighet, godkännanden, standarder etc.) beroende på land. För frågor, kontakta din GEZE-kontakt eller skicka oss E-Mail .
