Fönsteröppnare
ECchain * Kedjedrift med universalkonsoler för enkel automatisering i ventilationsdrift
- Förmånlig och effektiv kedjedrift för ventilationstillämpningar med 230 V
- Variabel slaginställning på 200 mm eller 400 mm för olika ventilationsbehov
- Universella hållare och konsoler för gängse profilsystem
- Snabb och enkel montering
- Variabel användning på små överljus
Användningsområden
- Naturlig ventilation (230 V) även för privata byggnader
- Inåtgående eller utåtgående tippbara, fällbara och sidohängda fönster
- Montering på trä-, plast- eller metallfönster
- Karmmontage
Monteringssituationer i referensobjekt och videor

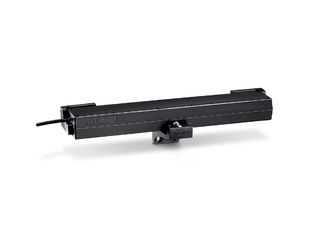

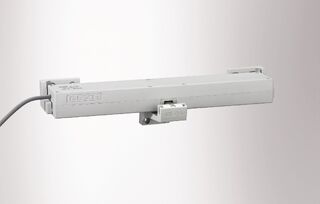

Kedjedrift ECchain
Kedjedrift med universalkonsoler för enkel automatisering i ventilationsdrift, monterat i ett bostadshus © GEZE GmbH
Säkerhetsinformation
Nedfallande fönsterblad kan utgöra en allvarlig risk för personer som befinner sig i närheten. Därför är GEZE säkerhetssaxar obligatoriska vid användning av GEZE-motorer på tippfönster.
Produktspecifikationer
| ECchain | |
| Mått | 409 x 44 x 63 mm |
| Platsbehov på karm (min.) | Karmmontage INÅT: 55 mm, karmmontage UTÅT: 35 mm |
| Platsbehov på dörrblad (min.) | Karmmontage INÅT: 37 mm, karmmontage UTÅT: 20 mm |
| Öppningshastighet ventilation | 9 mm/s |
| Stängningsfart (max.) | 9 mm/s |
| Tryckkraft (max.) | 250 N |
| Tillhållningskraft (max.) | 1800 N |
| Dragkraft | 250 N |
| Dörrbladsvikt | 200 kg* |
| Överlappningsområde | 10 - 23 mm |
| Spänning under drift | 230 V ± 10 % |
| Driftspänning | 230 V |
| Strömförbrukning | 0.13 A |
| Effektförbrukning | 30 W |
| Nominell drifttid | 30 % |
| Min. ledartvärsnitt | 0.75 mm² |
| Antal ledare | 4 ledare |
| Driftstemperatur | -5 - 60 °C |
| Kapslingsklassning | IP30 |
| Skyddsklass | II |
| Ändlägesfrånslagning utkörd | Gränsställare |
| Ändlägesfrånslagning inkörd | elektroniskt via strömupptagning |
| Överbelastningsskydd | Ja |
| Tippfönster INÅTGÅENDE karmmontage | Ja |
| Sidohängda fönster INÅTGÅENDE karmmontage | Ja |
| Sidohängda fönster UTÅTGÅENDE karmmontage | Ja |
| Topphängda fönster UTÅTGÅENDE karmmontage | Ja |
Nedladdningar
ECchain
LABELLING OBLIGATION:
© GEZE GmbH
Kedjedrift ECchain
LABELLING OBLIGATION:
© GEZE GmbH
Varianter och tillbehör
* Information om de produkter som visas
De produkter som nämns ovan kan avvika i form, typ, egenskaper och funktion (konstruktion, mått, tillgänglighet, godkännanden, standarder etc.) beroende på land. För frågor, kontakta din GEZE-kontakt eller skicka oss E-Mail .
