Fönsteröppnare
E 1500 N * Spindeldrift i smalt utförande för tunga fönsterblad i fasad- och takområdet
- Utsökt design med slimmad konstruktion och aluminiumhus
- Robust och korrosionsbeständigt utförande med inbyggd ändlägesdämpning
- Vi erbjuder synkronmotorsatser för fönsterbladsbredder över 1200 mm
- Ett omfattande utbud av konsoler möjliggör olika installationstyper på primära eller sekundära stängningskanter
- Syncro-set utan extern styrenhet
Användningsområden
- Tunga fönsterelement i fasad- och takområdet
- Naturlig ventilation, rök- och värmeutsugsanläggning
- Inåtgående eller utåtgående tippbara, topphängda och sidohängda takfönster
- Kan användas i från- och tilluftssystem
- Montering på trä-, plast- eller metallfönster

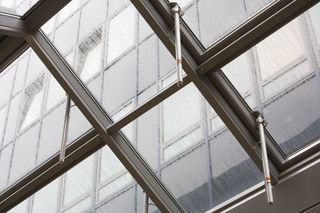

Monteringssituationer i referensobjekt och videor

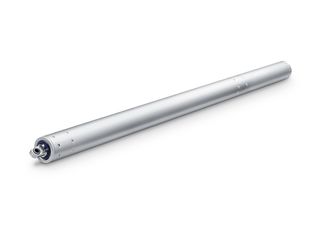

Spindeldrift E 1500
Spindeldrift i smalt utförande för tunga blad i fasad- och takområden. © Nikolaus Grünwald / GEZE GmbH
Produktspecifikationer
| E 1500 N | |
| Mått | 36 x 36 mm |
| Öppningshastighet rök- och värmeutsugsanläggning | 4 mm/s |
| Öppningshastighet ventilation | 4 mm/s |
| Stängningsfart (max.) | 4 mm/s |
| Tillhållningskraft (max.) | 5000 N |
| Tryckkraft | 1600 N |
| Dragkraft | 1600 N |
| Spänning under drift | 24 V (+25 % till -20 %) |
| Driftspänning | 24 V DC |
| Strömförbrukning | 1.2 A |
| Effektförbrukning | 29 W |
| Restrippel | 20 % |
| Nominell drifttid | 30 % |
| Längd anslutningskabel | 2.5 m |
| Speciallängd anslutningskabel | 5 m, 10 m |
| Min. ledartvärsnitt | 1 mm² |
| Antal ledare | 3 ledare |
| Driftstemperatur | -5 - 75 °C |
| Kapslingsklassning | IP65 |
| Skyddsklass | III |
| Syncro-funktion | Ja |
| Typ av extralåsning | Låsningsdrift |
| Typ av slagförkortning | Fabriksinställning |
| Ändlägesfrånslagning utkörd | elektronisk |
| Ändlägesfrånslagning inkörd | elektronisk |
| Överbelastningsskydd | Ja |
| Komplett öppning inom 60 s | ja, upp till 300 mm slag |
| Antal synkronisering drivenheter | 4 |
| Tippfönster INÅTGÅENDE karmmontage | Ja |
| Tippfönster INÅTGÅENDE bladmontage | Ja |
| Tippfönster UTÅTGÅENDE karmmontage | Ja |
| Sidohängda fönster INÅTGÅENDE karmmontage | Ja |
| Sidohängda fönster INÅTGÅENDE dörrbladsmontage | Ja |
| Sidohängda fönster UTÅTGÅENDE karmmontage | Ja |
| Topphängda fönster INÅTGÅENDE karmmontage | Ja |
| Topphängda fönster INÅTGÅENDE bladmontage | Ja |
| Topphängda fönster UTÅTGÅENDE karmmontage | Ja |
| Takfönster UTÅTGÅENDE | Ja |
