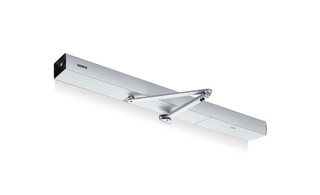

Slimdrive EMD

Slimdrive EMD-F/R * Elektromekanisk slagdörrsautomatik för brand- och rökskyddsdörrar med ett dörrblad med integrerad rökbrytare

Steglöst justerbar stängningskraft på EN 4-6
Integrerad rökdetektor vars signal stänger dörren automatiskt vid brand
Öppnings- och stängningsfarten kan anpassas individuellt
Low-energy-funktion öppnar och stänger dörren med minskad hastighet och uppfyller därmed högsta säkerhetskrav
Hinderavkänning känner av hinder genom beröring och stoppar öppnings- eller stängningsrörelsen
Automatisk reversering känner av hinder så att dörren åker tillbaka till öppet läge

Push & Go-funktion aktiverar drivningsautomatiken vid lätt manuellt tryck på dörrbladet
Drivenheten kan användas med glidskena eller standardarm
Servofunktion för motorstöd vid manuell öppning av dörren
Fri parametersättning för in- och utgångar för olika funktioner
Kan kopplas ihop och integreras i fastighetsautomationen med hjälp av den öppna standarden BACnet

Kontakta oss

Brand- och rökskyddsdörrar
Karmmontage gångjärns- och anslagssida
Höger- och vänsterhängda anslagsdörrar med ett dörrblad
Anslagsdörrar med upp till 1400 mm dörrbredd eller 230 kg vikt
Minsta bredd på dörrbladet 750 mm
Inner- och ytterdörrar med hög passagefrekvens
Uppställningssystem med integrerad uppställning - landspecifika krav måste beaktas

Produktspecifikationer

	Slimdrive EMD-F/R
Dörrbladsvikt (max.) enkeldörr	230 kg
Dörrbredd (min./max.)	850 mm - 1400 mm
Nischdjup (max.)	300 mm
Dörröverslag (max.)	50 mm
Typ av automatik	Elektromekanisk
Öppningsvinkel (max)	130 °
Vänsterhängd dörr	Ja
Högerhängd dörr	Ja
Karmmontage anslagssida med standardarm	Ja
Karmmontage anslagssida med glidskena	Ja
Karmmontage gångjärnssida med glidskena	Ja
Dörrbladsmontage anslagssida med glidskena	Nej
Dörrbladsmontage gångjärnsida med glidskena	Nej
Dörrbladsmontage gångjärnsida med standardarm	Nej
Mekaniskt tillslag	Ja
Elektriskt tillslag	Ja
Nätfrånkopplare	Huvudbrytare i automatiken
Aktiveringsfördröjning (max.)	20 s
Driftspänning	230 V
Märkeffekt	230 W
Strömförsörjning för externa förbrukare (24 V DC)	1000 mA
Driftstemperatur	-15 - 50 °C
Luftfuktighet ej kondenserande (max.)	95 %
Skyddsklass	IP20
Driftssätt	Automatik, Kontinuerligt öppen, Natt, Av, Butiksstängning
Automatisk funktion	Ja
Funktion Low-Energy	Ja
Funktion Servo	Ja
Hinderavkänning	Ja
Automatisk reversering	Ja
Push & Go	inställbar
Användning	Programomkopplare inbyggd i drivenheten, Displayprogramomkopplare DPS, Programomkopplare mekanisk programomkopplare
Parametersättning	Serviceterminal ST 220, Displayprogramomkopplare DPS, GEZEconnects (PC + Bluetooth)
Uppfyllande av standard	DIN 18263-4, DIN 18650, EN 16005
Godkännanden	Allmänt bygglov från DIBt som uppställningssystem
Lämplighet brandklassade dörrar	Ja
Integrerad rökdetektor	Ja
