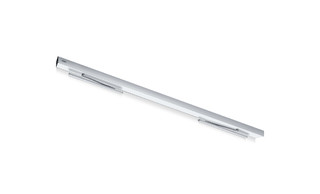

Slimdrive EMD-F-IS * Elektromekaniskt slagdörrsautomatiksystem för brand- och rökskyddsdörrar med två dörrblad och integrerad koordinator
- Steglöst justerbar stängningskraft på EN 4-6
- Öppnings- och stängningsfarten kan anpassas individuellt
- Mekaniskt tillslag i strömlöst läge och elektriskt tillslag i normal drift, som accelererar dörren strax före stängt läge
- Mekanisk och elektrisk integrerad koordinator håller det aktiva dörrbladet i vänteläge tills det passiva dörrbladet har stängt
- Low-energy-funktion öppnar och stänger dörren med minskad hastighet och uppfyller därmed högsta säkerhetskrav
- Servofunktion för motorstöd vid manuell öppning av dörren
- Vindfångsfunktion reglerar öppning och stängning av två dörrar som är placerade efter varandra (sluss)
- Hinderavkänning känner av hinder genom beröring och stoppar öppnings- eller stängningsrörelsen
- Automatisk reversering känner av hinder så att dörren åker tillbaka till öppet läge
- Push & Go-funktion aktiverar drivningsautomatiken vid lätt manuellt tryck på dörrbladet
- Drivenheten kan användas med glidskena eller standardarm
- Anslutningsbar rökdetektor vars signal stänger dörren automatiskt vid brand
- Fri parametersättning för in- och utgångar för olika funktioner
- Kan kopplas ihop och integreras i fastighetsautomationen med hjälp av den öppna standarden BACnet
Användningsområden
- Brand- och rökskyddsdörrar
- Uppställningssystem med integrerad uppställning - landspecifika krav måste beaktas
- Höger- och vänsterhängda anslagsdörrar med två dörrblad
- Anslagsdörrar med upp till 2800 mm gångjärnsavstånd, 1400 mm dörrbredd eller 230 kg vikt
- Minsta gångjärnsavstånd 1500 mm, minsta dörrbredd 750 mm
- Inner- och ytterdörrar som måste stänga i rätt ordning även om de inte strömförsörjs
- Karmmontage gångjärns- och anslagssida
Produktspecifikationer
| Slimdrive EMD-F-IS | |
| Dörrbladsvikt (max.) enkeldörr | 230 kg |
| Gångjärnsmått (min./max.) dubbeldörr standardarm | 1500 mm - 2800 mm |
| Gångjärnsmått (min./max.) dubbeldörr glidskena | 1700 mm - 2500 mm |
| Dörrbredd (min./max.) | 750 mm - 1400 mm |
| Nischdjup (max.) | 400 mm |
| Dörröverslag (max.) | 50 mm |
| Typ av automatik | Elektromekanisk |
| Öppningsvinkel (max) | 130 ° |
| Vänsterhängd dörr | Ja |
| Högerhängd dörr | Ja |
| Karmmontage anslagssida med standardarm | Ja |
| Karmmontage anslagssida med glidskena | Ja |
| Karmmontage gångjärnssida med glidskena | Ja |
| Mekaniskt tillslag | Ja |
| Elektriskt tillslag | Ja |
| Elektrisk integrerad koordinator | Ja |
| Mekanisk styrning av stängningssekvens | Ja |
| Nätfrånkopplare | Huvudbrytare i automatiken |
| Aktiveringsfördröjning (max.) | 20 s |
| Driftspänning | 230 V |
| Märkeffekt | 230 W |
| Strömförsörjning för externa förbrukare (24 V DC) | 1000 mA |
| Driftstemperatur | -15 - 50 °C |
| Luftfuktighet ej kondenserande (max.) | 95 % |
| Kapslingsklassning | IP20 |
| Driftssätt | Automatik, Kontinuerligt öppen, Natt, Av, Butiksstängning |
| Automatisk funktion | Ja |
| Funktion Low-Energy | Ja |
| Hinderavkänning | Ja |
| Automatisk reversering | Ja |
| Push & Go | inställbar |
| Användning | Programomkopplare inbyggd i drivenheten, Displayprogramomkopplare DPS, Programomkopplare mekanisk programomkopplare |
| Parametersättning | Serviceterminal ST 220, Displayprogramomkopplare DPS, GEZEconnects (PC + Bluetooth) |
| Uppfyllande av standard | DIN 18263-4, DIN 18650, EN 1158, EN 16005 |
| Lämplighet brandklassade dörrar | Ja |
