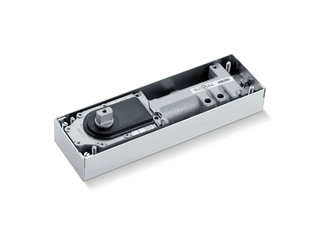

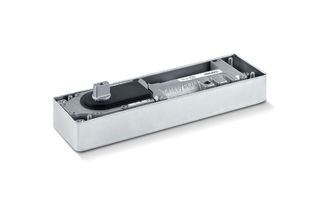

Stängningskropp TS 500 N EN3 * Grundstomme för golvmonterad dörrstängare EN3
- Fast stängningskraft EN3
- Kan användas på höger- och vänsterhängda dörrar utan omställning
- Stängningsfarten kan anpassas individuellt
- Hydraulisk ändslagsverkan som accelererar dörren strax före stängtläge
- Integrerad öppningsbroms, bromsar upp dörrar som öppnats med stor kraft
- Alla funktioner är justerbara ovanifrån och i monterat skick
Användningsområden
- Brand- och rökskyddsdörrar
- Höger och vänster anslags- och pendeldörrar
- Anslags- och pendeldörrar med en dörrbredd upp till 950 mm och en vikt på 100 kg
- Dolt golvmontage
Produktspecifikationer
Stängningskropp TS 500 N EN3 | |
Användning på anslags-/pendeldörr | Anslagsdörr, Pendeldörr |
Öppningsvinkel (max) | 170 ° |
Dörrbredd (max.) | 950 mm |
Dörrbladsvikt (max.) | 100 kg |
DIN-riktning | vänster/höger |
Uppfyllande av standard | EN 1154:1996/A1:2002/AC:2006 |
Längd | 278 mm |
Bredd | 82 mm |
Höjd | 42 mm |
Inställningsområde ingjutningslåda längd | 10 mm |
Inställningsområde ingjutningslåda bredd | 10 mm |
Inställningsområde ingjutningslåda höjd | 6 mm |
Inställbar stängningskraft | Nej |
Inställbar stängningsfart | Ja |
Inställbart tillslag | Nej |
Integrerad öppningsbroms | mekaniskt fixerad |
Säkerhetsventil mot överbelastning | Ja |
Värmestabil ventil | Ja |
Stängningseffekt från | 170 ° |
Uppställningsområde | 85 ° - 120 ° |
