Glidskena dubbeldörr

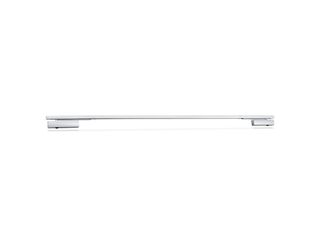

TS 5000 E-ISM * Överliggande dörrstängare med glidskena för dubbeldörrar med integrerad koordinator och hållmagnet
- System med två dörrstängare TS 5000 och E-ISM glidskena
- Steglöst justerbar stängningskraft enligt EN2-6
- Driftspänning 24 V DC
- Kan användas på höger- och vänsterhängda dörrar utan omställning
- Hållmagnet i glidskenan med uppställningsområde 80°-130°
- Den integrerade koordinatorn håller det aktiva dörrbladet i vänteläge tills det passiva dörrbladet har stängts
- Hydraulisk ändslagsverkan som accelererar dörren strax före stängtläge
- Stängningsfarten kan anpassas individuellt
- Integrerad öppningsbroms, bromsar upp dörrar som öppnats med stor kraft
- Stängningskraftsdisplay för enkel kontroll av inställningen
- Alla funktioner justerbara framifrån
Användningsområden
- Brand- och rökskyddsdörrar
- Anslagsdörrar med två dörrblad
- Symmetrisk eller asymmetrisk dörrdelning
- Anslagsdörrar upp till 2800 mm gångjärnsavstånd och 1400 mm dörrbredd, extra lång upp till 3200 mm

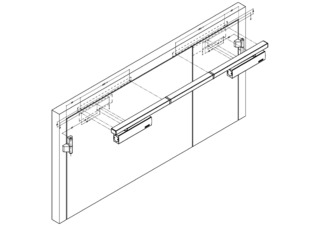

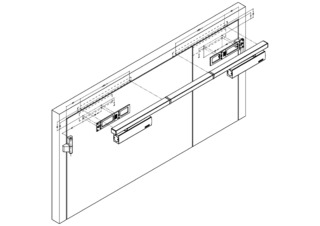

- Dörrbladsmontage gångjärnsida
- Uppställningssystem med integrerad uppställning
Produktspecifikationer
| TS 5000 E-ISM | |
| Barriärfritt enligt DIN 18040 upp till dörrbredd (max) i mm | 1400 mm |
| Dörrbredd (max.) | 1400 mm |
| Monteringssätt | Dörrbladsmontage gångjärnsida |
| Öppningsvinkel (max) | 180 ° |
| Ingångsspänning | 24 V DC |
| Frekvens matningsspänning | 50 Hz |
| Minsta gångjärnsavstånd | 1300 mm |
| Minsta bredd passivt dörrblad | 400 mm |
| Lämplighet brandklassade dörrar | Ja |
| Inställbar stängningskraft | Ja, steglös justering |
| Inställbar stängningsfart | Ja |
| Inställbart tillslag | Ja, via ventil |
| Integrerad öppningsbroms | Ja, hydrauliskt inställbar |
| Position stängningskraftsjustering | Fram |
| Stängningskraftsdisplay | Ja |
| Uppställning | Elektrisk |
| Uppställning på aktivt dörrblad/passivt dörrblad | Ja / Ja |
| Uppställningsområde | 80 ° - 130 ° |
| Integrerad koordinator | Ja |
